Como a faixa de tensão MPPT afeta o projeto da cadeia fotovoltaica?

O projeto da cadeia fotovoltaica não é um cálculo estático; é um ato de equilíbrio dinâmico ditado por extremos ambientais, flutuações de irradiância e limites operacionais específicos do seu inversor. A interpretação incorreta da diferença entre a tensão de entrada fotovoltaica máxima absoluta e a faixa operacional ideal do MPPT leva rotineiramente ao desempenho inferior do sistema, atrasos na inicialização ou falha catastrófica de hardware durante eventos de clima frio. Projetar um painel solar resiliente requer tratar as especificações de tensão MPPT do inversor não como meras sugestões, mas como limites arquitetônicos estritos. Você deve alinhar os coeficientes de temperatura do módulo e as mudanças de irradiância com as faixas MPPT para garantir rendimento máximo e longevidade do hardware. As falhas de campo muitas vezes resultam da ignorância desses limites. Examinaremos como dimensionar adequadamente as cordas para sobreviver às ondas de frio do inverno, mantendo o pico de produção durante as ondas de calor do verão.

• Segurança versus desempenho: A tensão máxima de entrada fotovoltaica é um limite de segurança estrito regido pela tensão de circuito aberto (Voc) em clima frio; A faixa de tensão MPPT é uma janela de desempenho governada pela tensão máxima de potência (Vmp) em clima quente.
• Sensibilidade à temperatura e à irradiância: O projeto da cadeia fotovoltaica deve levar em conta os extremos climáticos locais e as rápidas mudanças de sombreamento, à medida que a tensão do painel aumenta em temperaturas congelantes, cai em calor extremo e flutua com a cobertura de nuvens.
• Flexibilidade de projeto: A utilização de um amplo inversor de tensão MPPT permite strings mais longas e de maior tensão e menos caixas combinadoras, reduzindo significativamente os custos de equilíbrio do sistema (BOS).
• Matrizes Complexas: Um inversor de entrada MPPT duplo é obrigatório para matrizes que enfrentam múltiplas orientações ou apresentam perfis de sombreamento irregulares.
• O ponto ideal da eficiência: levar a tensão de uma string ao limite máximo absoluto degrada a vida útil do inversor; os sistemas devem ser projetados para operar perto da tensão nominal do inversor para obter eficiência de conversão de pico.

Compreendendo as especificações de tensão do inversor solar MPPT

Os compradores muitas vezes confundem a classificação de tensão máxima absoluta com a faixa operacional ideal. Esse mal-entendido leva a comprimentos de string incompatíveis. Causa forte estresse térmico nos componentes internos. Você deve separar os limites rígidos de segurança das janelas de desempenho para projetar um array eficiente. Um bem projetado inversor solar MPPT depende do dimensionamento preciso da string para funcionar com segurança e eficiência durante sua vida útil pretendida.

Tensão máxima de entrada fotovoltaica (o limite rígido de segurança)

A tensão máxima de entrada fotovoltaica representa um limite físico absoluto. Define a maior tensão que os componentes internos do inversor podem suportar. Capacitores, transistores bipolares de porta isolada (IGBTs) e mecanismos de comutação sofrerão danos permanentes se a tensão exceder esse limite. Você deve tratar esse número como um teto rígido. Quando você empurra a tensão além do ponto de ruptura dielétrica dos capacitores internos, o hardware falha instantaneamente.

Exceder a tensão máxima de entrada anula instantaneamente as garantias do fabricante. Ele desencadeia falhas imediatas de sobretensão. Em casos graves, cria riscos de incêndio significativos. O tempo frio aumenta a tensão do painel. Uma string que opera com segurança no verão pode facilmente destruir um inversor durante o congelamento do inverno. Você deve calcular esse limite usando a temperatura histórica mais baixa registrada para seu local específico. Nunca confie nos números das condições de teste padrão (STC) para determinar o comprimento máximo seguro da string.

Os instaladores geralmente tentam maximizar o número de painéis em uma única sequência para economizar na fiação doméstica. Esta prática deixa margem zero para anomalias de temperatura. Se o seu inversor tiver uma entrada máxima de 500 V e a tensão calculada da string para clima frio atingir 495 V, você está operando muito perto do limite. Uma flutuação repentina da rede ou uma manhã excepcionalmente fria levarão o sistema ao limite.

Faixa de tensão operacional MPPT (a janela de desempenho)

A faixa de tensão operacional MPPT define uma faixa de desempenho específica. Dentro desta janela, o algoritmo Maximum Power Point Tracking busca com sucesso a saída de potência ideal. O algoritmo ajusta continuamente a resistência para travar na potência mais alta. Requer que a tensão de entrada permaneça dentro desta faixa designada para funcionar corretamente. A maioria dos inversores modernos usa o método “Perturb and Observe”, alterando ligeiramente a tensão e medindo a corrente resultante para encontrar o ponto de potência de pico absoluto.

A eficiência cai drasticamente quando a tensão cai fora desta faixa. O inversor ainda poderá operar com segurança abaixo do limite máximo absoluto, mas não produzirá a potência ideal. O limite inferior representa a tensão mínima necessária para rastreamento ativo. Isso é diferente da tensão de inicialização. Se a tensão da string cair abaixo deste limite inferior de MPPT durante um dia quente de verão, a produção despenca. O inversor essencialmente desiste de tentar otimizar a curva e se contenta com qualquer potência de linha de base que possa extrair.

Operar fora da janela ideal também força o conversor buck-boost a trabalhar mais. Quando a tensão CC de entrada é muito baixa, o inversor deve aumentá-la significativamente para corresponder à saída CA necessária ou à tensão de carga da bateria. Esse trabalho pesado gera excesso de calor, o que leva ao estrangulamento térmico e à redução da eficiência geral.

Tensão de inicialização versus tensão nominal (o ponto ideal de eficiência)

A tensão de inicialização é o limite mínimo necessário para ativar o inversor. A luz solar da manhã aumenta lentamente a tensão no conjunto. Assim que a string atingir esse limite de inicialização, os relés internos serão ativados. O inversor começa a processar energia CC. No entanto, a tensão de inicialização não garante uma conversão de energia eficiente. Significa simplesmente que o processador tem energia suficiente para inicializar e começar a monitorar o feed recebido.

A tensão nominal representa o ponto operacional alvo. Nesta tensão específica, o inversor atinge o pico de eficiência de conversão CC para CA. Você deve projetar o comprimento da corda de forma que a tensão média de operação fique próxima dessa classificação nominal. Empurrar a tensão para o limite máximo absoluto força o inversor a trabalhar mais. Gera excesso de calor. Manter a tensão fotovoltaica com segurança dentro do limite máximo e próximo da classificação nominal evita o estrangulamento térmico. Prolonga significativamente a vida útil do hardware.

Por exemplo, se um inversor tiver uma entrada máxima de 600 V, uma tensão de inicialização de 120 V e uma tensão nominal de 360 ​​V, seu objetivo é projetar uma string que oscile em torno de 360 ​​V durante temperaturas operacionais padrão. Isso minimiza a carga de trabalho de conversão, mantendo os componentes internos resfriados e maximizando a colheita de energia.

Como a temperatura e a irradiância determinam o dimensionamento da cadeia fotovoltaica

A tensão do painel solar é inversamente proporcional à temperatura. A corrente é diretamente proporcional à irradiância. As Condições de Teste Padrão (STC) raramente refletem ambientes operacionais do mundo real. Você deve avaliar como os padrões climáticos locais alteram as características elétricas do seu conjunto. Não levar em conta essas variáveis ​​ambientais garante falhas em campo.

Cenários de clima frio (calculando Voc máximo de string)

As temperaturas frias fazem com que a tensão do painel solar aumente. Você deve calcular a tensão máxima de circuito aberto (Voc) da string com base nos extremos do local. Obtenha o coeficiente de temperatura Voc do módulo na folha de dados. Encontre a temperatura baixa recorde para o seu local de instalação usando dados ASHRAE ou registros meteorológicos locais. Não adivinhe esse número; usar dados históricos verificados.

Calcule o aumento de tensão desde a linha de base do STC de 25°C até o mínimo recorde. Multiplique a diferença de temperatura pelo coeficiente. Adicione este aumento ao STC Voc. Multiplique o resultado pelo número de painéis em série. A string Voc calculada para clima frio nunca deve exceder a tensão máxima de entrada fotovoltaica do inversor. O não cumprimento desta regra garante a destruição do hardware.

Vejamos um cálculo de campo prático. Suponha que você esteja usando um painel de 400 W com um STC Voc de 41,5 V e um coeficiente de temperatura de -0,30%/°C. O local de instalação tem uma temperatura mínima recorde de -15°C. A diferença de temperatura em relação ao STC (25°C) é de 40°C. A tensão aumenta em 12% (40 * 0,30%). O novo Voc para clima frio tem 46,48 V por painel. Se o seu inversor tiver um limite de 500 V, você poderá conectar com segurança no máximo 10 painéis (464,8 V). Adicionar um 11º painel empurra a string para 511,28 V, o que destruirá o inversor em uma manhã fria.

Cenários de clima quente (mantendo o Vmp mínimo da string)

O calor extremo faz com que a tensão do painel solar caia. Você deve calcular a tensão máxima de alimentação (Vmp) da string na temperatura operacional mais alta esperada da célula. As células solares funcionam significativamente mais quentes que o ar ambiente. Um conjunto montado no telhado em um dia de 40°C pode facilmente atingir temperaturas de célula de 65°C ou mais devido ao fraco fluxo de ar sob os módulos.

Use o coeficiente de temperatura de Vmp para calcular esta queda de tensão. Subtraia a tensão perdida do STC Vmp. Multiplique pela contagem do painel. A string Vmp calculada para clima quente deve permanecer acima da tensão operacional MPPT mínima do inversor. Se cair abaixo deste limite, o sistema irá parar de rastrear o ponto de potência máxima. Você perderá produção durante os horários de pico do sol.

Considere o mesmo painel de 400 W com um STC Vmp de 34,2 V e um coeficiente de temperatura de -0,35%/°C. Num telhado quente, as temperaturas das células atingem os 70°C. A diferença em relação ao STC é de 45°C. A tensão cai 15,75% (45 * 0,35%). O novo Vmp para clima quente é de 28,81 V por painel. Se o seu inversor exigir uma tensão MPPT mínima de 200 V, você precisará de pelo menos 7 painéis em série (201,67 V) para manter o sistema monitorado durante as ondas de calor do verão. Uma sequência de 6 painéis cairia para 172,86 V, fazendo com que o inversor saísse de sua janela de rastreamento ideal.

Flutuações de Irradiância e Caça MPPT

Mudanças rápidas na luz solar causam mudanças repentinas na curva IV. A passagem de nuvens, excrementos de pássaros ou sombras em movimento alteram instantaneamente a corrente disponível. O algoritmo MPPT ajusta continuamente a tensão operacional para encontrar o novo ponto de potência máxima. Este processo é conhecido como caça. O algoritmo deve reagir rapidamente para evitar quedas massivas de energia.

Uma string de tamanho adequado evita que a tensão caia abaixo do limite de rastreamento durante essas mudanças rápidas. Se a sua corda for muito curta, uma nuvem passageira pode diminuir a tensão abaixo do mínimo MPPT. O inversor perderá o bloqueio na tomada de energia. Pode até desligar e iniciar uma sequência de reinicialização. O dimensionamento adequado garante rastreamento estável em condições climáticas variáveis.

Quando um inversor inicia uma sequência de reinicialização, pode levar até cinco minutos para sincronizar com a rede ou estabilizar o ciclo de carregamento da bateria. Se você tiver uma string mal dimensionada em um dia parcialmente nublado, seu sistema poderá passar metade da tarde preso em loops de reinicialização em vez de gerar energia utilizável.

Avaliando topologias de inversores para flexibilidade de design de strings

Diferentes arquiteturas de inversores resolvem restrições específicas do local. Os telhados residenciais enfrentam desafios distintos em comparação com as cabines fora da rede. A seleção da topologia correta determina como você conecta fisicamente o array. Ele determina a flexibilidade geral do projeto e determina o equilíbrio necessário dos componentes do sistema.

A vantagem de um amplo inversor de tensão MPPT

Uma faixa de rastreamento mais ampla acomoda comprimentos de cordas altamente variados. Ele permite que você utilize cordas mais curtas para pequenas facetas do telhado. Ele também permite strings mais longas e de alta tensão em grandes montagens abertas. O uso de um amplo inversor de tensão MPPT reduz os custos de fiação. Ele minimiza a queda de tensão em cabos longos. Elimina a necessidade de hardware combinador excessivo.

Esta ampla gama proporciona benefícios operacionais claros. O inversor acorda mais cedo pela manhã. Ele desliga mais tarde à noite. Oferece melhor resiliência contra afundamentos de tensão induzidos pela temperatura. Quando o calor do verão reduz o Vmp, uma ampla faixa de rastreamento garante que o inversor continue produzindo energia sem ficar off-line.

Strings de tensão mais alta também significam corrente mais baixa para a mesma quantidade de energia. A corrente mais baixa reduz a bitola necessária do fio, economizando dinheiro significativo em cobre. Também reduz as perdas resistivas na fiação, o que significa que mais energia gerada no telhado chega ao inversor. Uma ampla janela de tensão dá aos instaladores a liberdade de otimizar essas eficiências elétricas.

Resolvendo layouts complexos com um inversor de entrada MPPT duplo

Telhados complexos requerem canais de rastreamento independentes. Você não pode colocar painéis voltados para o leste e painéis voltados para o oeste na mesma sequência. Eles recebem pico de luz solar em momentos diferentes. Lidar com azimutes, inclinações ou perfis de sombreamento variados exige rastreamento de energia isolado. Amarrar strings incompatíveis força o inversor a se comprometer, prejudicando o desempenho de todo o array.

Um inversor de entrada MPPT duplo resolve esse problema. Ele separa a matriz em zonas distintas. A ligação paralela em um único MPPT com tensões incompatíveis é perigosa. A string de menor desempenho arrasta todo o array. Entradas independentes permitem que cada face do telhado opere em sua própria tensão ideal. Isto maximiza o rendimento total do sistema, independentemente do sombreamento irregular.

Considere uma instalação residencial com uma mansarda projetando uma sombra na seção inferior do telhado todas as tardes. Se todo o telhado estiver em um único MPPT, essa sombra prejudicará a produção dos painéis não sombreados. Ao dividir a matriz em dois canais independentes, o telhado superior sem sombra continua a operar a 100% da capacidade, enquanto o telhado inferior ajusta a sua tensão para lidar com o sombreamento localizado.

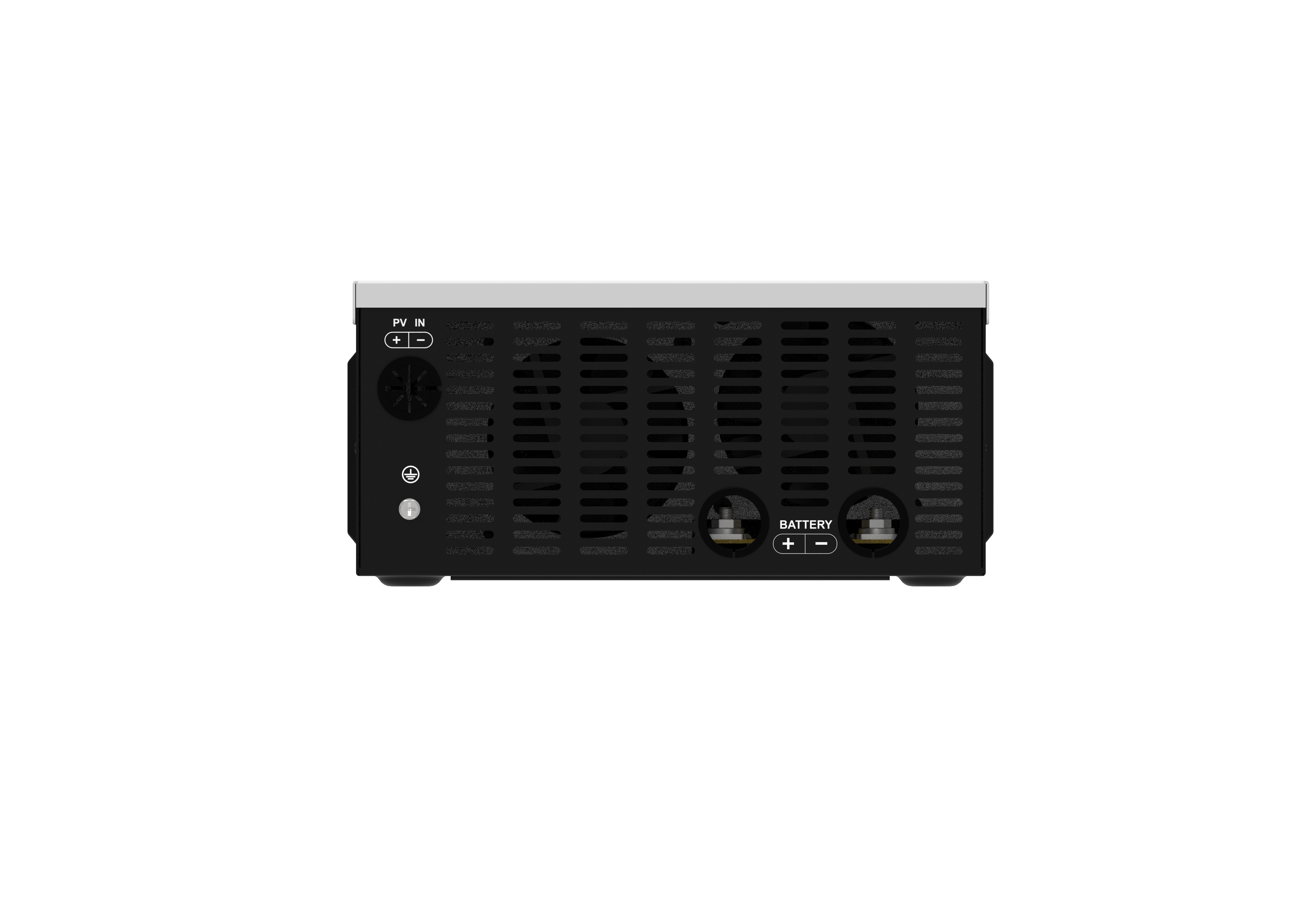

Considerações ligadas à rede versus fora da rede/híbridas

As regras de projeto de strings MPPT se aplicam de maneira diferente aos sistemas solares fora da rede. Os inversores ligados à rede normalmente operam em tensões CC muito mais altas, geralmente até 600 V ou 1000 V. Os sistemas fora da rede devem equilibrar a tensão MPPT do painel fotovoltaico com os requisitos de carga do banco de baterias. A arquitetura é fundamentalmente diferente e requer uma abordagem diferente para o dimensionamento de strings.

Os controladores de carregamento fora da rede geralmente têm limitações de tensão mais baixas do que os inversores string ligados à rede. Você deve dimensionar as strings para reduzir com eficiência os bancos de baterias de 48 V ou 24 V. Exceder a tensão de entrada em um controlador fora da rede destruirá a unidade. Você deve combinar cuidadosamente o Vmp da string com a taxa de redução específica exigida pela química da bateria.

Se você alimentar 400 V em um MPPT fora da rede projetado para carregar um banco de baterias de 48 V, o diferencial de tensão será enorme. O controlador deve eliminar esse excesso de tensão na forma de calor. Mesmo que o controlador seja classificado para 400 V, operar nesse diferencial extremo reduz a eficiência e encurta a vida útil dos ventiladores de resfriamento e dos dissipadores de calor internos. Os sistemas fora da rede se beneficiam por manter a tensão fotovoltaica mais próxima da tensão da bateria, ao mesmo tempo que permitem espaço suficiente para o funcionamento do MPPT.

Falhas comuns no projeto de cadeias fotovoltaicas e estratégias de mitigação

O dimensionamento inadequado das cordas traz consequências no mundo real. Os instaladores geralmente confiam na matemática básica do STC. Essa abordagem preguiçosa garante falhas em campo. Você deve compreender os riscos específicos associados a cálculos de tensão inadequados para proteger seu investimento e garantir uma geração de energia confiável.

Strings subdimensionadas (queda de tensão e falhas de inicialização)

Às vezes, os instaladores constroem strings que mal atendem à tensão MPPT mínima no STC. Este é um erro crítico. Durante os dias quentes de verão, as temperaturas das células disparam. O Vmp cai significativamente. A tensão do string cai abaixo do limite de rastreamento do inversor. O sistema fica paralisado exatamente quando o sol está brilhando mais forte.

Isso faz com que o inversor desligue exatamente quando a irradiância é mais alta. Você perde horários de pico de produção. O sistema entra em um ciclo frustrante de acordar, tentar rastrear, falhar e desligar. Sempre armazene o cálculo de Vmp mínimo em relação às temperaturas locais históricas mais altas. Adicione um ou dois painéis extras para garantir que a corda permaneça dentro da janela de performance.

Strings subdimensionadas também sofrem com atrasos nas partidas matinais. Se a string não tiver tensão suficiente, o inversor ficará inativo por horas após o nascer do sol, aguardando que os painéis gerem pressão suficiente para despertar o sistema. Você perde uma valiosa produção matinal simplesmente porque a corda é um painel muito curta.

Strings com tamanho excessivo (corte, degradação térmica e danos ao hardware)

Aproximar-se muito da tensão máxima absoluta é igualmente perigoso. Os instaladores desejam maximizar o comprimento da corda para economizar fio. Isso corre o risco de falhas de sobretensão durante ondas de frio no inverno. Mesmo que a tensão permaneça logo abaixo da linha de falha, a alta tensão força o inversor a operar de forma ineficiente.

O inversor gera excesso de calor ao reduzir tensões CC extremamente altas. Esta degradação térmica encurta a vida útil dos capacitores internos. Implemente uma margem de segurança estrita de 10-15% entre o Voc calculado para clima frio e o limite máximo de entrada do inversor. Este buffer protege o hardware contra anomalias climáticas inesperadas.

Quando um inversor fica muito quente, ele inicia a redução térmica. Ele limita artificialmente sua potência para proteger seus circuitos internos contra o derretimento. Você pode ter um conjunto de 10kW no telhado, mas se o inversor estiver superaquecendo devido à tensão excessiva da string, ele poderá reduzir a produção para 7kW. Você perde 30% de sua energia simplesmente porque o sistema não consegue liberar o calor com rapidez suficiente.

Limites de Corrente vs. Limites de Tensão

Os MPPTs regulam a tensão, mas também têm limites rígidos de corrente. Os instaladores geralmente se concentram inteiramente na tensão e ignoram a corrente máxima de curto-circuito (Isc). A superamplificação de um MPPT geralmente acontece quando muitas strings são colocadas em paralelo em um único canal de entrada.

Se a corrente do conjunto exceder o limite utilizável do inversor, o sistema cortará a energia. O inversor aumenta artificialmente a tensão para restringir o fluxo de corrente, tirando o sistema do seu ponto de potência ideal. Se a corrente exceder a classificação Isc máxima absoluta, você corre o risco de derreter os barramentos internos. Sempre verifique o Voc para clima frio e o Isc para clima quente em relação aos limites da folha de dados.

Estrutura de decisão: selecionando o equipamento certo

O alinhamento dos requisitos do projeto com a aquisição de hardware requer uma abordagem sistemática. Você não pode adivinhar o comprimento das cordas. Você deve seguir uma estrutura matemática rígida para garantir segurança e desempenho. Use as etapas a seguir para mapear a arquitetura do seu sistema antes de comprar qualquer hardware.

1. Perfil do local e do módulo: Reúna dados históricos de temperatura ASHRAE para seu CEP específico. Obtenha a folha de dados exata do módulo para Voc, Vmp e coeficientes de temperatura. Não use números genéricos.
2. Cálculo do comprimento da corda: Calcule o Voc máximo em clima frio para estabelecer seu teto de segurança rígido. Calcule o Vmp mínimo em clima quente para estabelecer seu piso de desempenho. Determine as contagens mínimas e máximas absolutas do painel com base nesses dois números.
3. Correspondência de hardware: Selecione um inversor cuja tensão nominal esteja alinhada com sua Vmp média da string. Certifique-se de que a tensão máxima de entrada do inversor seja pelo menos 15% maior do que o Voc calculado para clima frio.
4. Seleção de topologia: Avalie o layout do seu telhado. Se você tiver vários arremessos, águas-furtadas ou problemas de sombreamento, solicite um inversor com vários canais de rastreamento independentes.
5. Preparado para o futuro: Avalie canais MPPT não utilizados ou margem de tensão restante para expansão futura. Deixar espaço no barramento CC permite adicionar painéis posteriormente sem substituir o hardware principal.

Conclusão

1. Baixe dados históricos de temperatura da ASHRAE para seu CEP específico para estabelecer linhas de base precisas para clima frio antes de projetar seu array.
2. Calcule a string máxima Voc e a string mínima Vmp usando os coeficientes de temperatura exatos da folha de dados do módulo solar escolhido.
3. Selecione uma topologia de inversor que forneça pelo menos uma margem de segurança de tensão de 15% acima do máximo calculado em clima frio para evitar falhas de hardware.
4. Mapeie os planos do telhado e os obstáculos de sombreamento para determinar se canais de rastreamento independentes são necessários para o seu layout específico.

Perguntas frequentes

P: Qual é a diferença entre a tensão de entrada fotovoltaica e a faixa de tensão MPPT?

R: A tensão de entrada fotovoltaica é o limite máximo de segurança absoluto antes que o hardware sofra danos permanentes. A faixa de tensão MPPT é a janela operacional onde o inversor rastreia ativamente e otimiza a produção de energia de forma eficiente. Exceder a tensão de entrada destrói a unidade, enquanto sair da faixa MPPT apenas reduz o rendimento de energia.

P: O que acontece se a tensão fotovoltaica exceder a faixa MPPT, mas estiver abaixo da tensão máxima de entrada?

R: O inversor não sofrerá danos permanentes, mas sofrerá graves quedas de desempenho. Ele perde a capacidade de rastrear o ponto de potência máximo, resultando em rendimentos de energia mais baixos, corte potencial e conversão de energia ineficiente durante horários de pico de luz solar.

P: Por que um inversor solar MPPT precisa de uma tensão mínima de inicialização?

R: O inversor requer um limite mínimo de tensão para alimentar seus relés internos, processadores e unidades de monitoramento. Até que o painel solar gere esta tensão de base pela manhã, o inversor permanece no modo de hibernação e não pode começar a converter energia CC em energia CA.

P: Como um inversor de entrada MPPT duplo melhora o desempenho do sistema?

R: Ele fornece canais de rastreamento independentes. Isso permite que matrizes voltadas para direções diferentes ou com diferentes sombreamentos operem em suas próprias tensões ideais sem prejudicar o restante do sistema. Ele isola os painéis de baixo desempenho das cordas saudáveis.

P: O que um inversor de tensão MPPT amplo realmente faz para o projeto do sistema?

R: Oferece maior flexibilidade no dimensionamento das cordas. Você pode projetar strings mais curtas para pequenos espaços no telhado ou strings mais longas para economizar na fiação, enquanto mantém a produção estável durante flutuações extremas de temperatura. Impede que o sistema fique off-line durante as ondas de calor do verão.

P: Como as nuvens passageiras e as mudanças de irradiância afetam o rastreamento de tensão do MPPT?

R: A passagem de nuvens causa quedas repentinas na corrente, alterando o ponto de potência ideal na curva IV. O algoritmo MPPT deve ajustar rapidamente a tensão para encontrar o novo pico. O dimensionamento adequado da cadeia garante que a tensão permaneça dentro da janela de rastreamento durante essas rápidas mudanças ambientais.
