Como o uso diário de energia deve determinar a capacidade do inversor fora da rede?

Selecionar a capacidade errada do inversor causa a maioria das falhas no sistema de energia independente. Você sobrecarrega o hardware ou desperdiça dinheiro em capacidade desnecessária que esgota suas baterias por meio de perdas parasitas. Os projetistas de sistemas e os proprietários muitas vezes confundem o consumo diário de energia, medido em quilowatts-hora, com a demanda de pico de energia, medida em quilowatts. Este erro básico leva a equipamentos incompatíveis que desarmam os disjuntores quando as cargas indutivas aumentam. Você não pode dimensionar um inversor com base no total de energia de 24 horas. Você dimensiona com base na potência máxima exigida em um único segundo. Este guia fornece uma estrutura técnica para traduzir seu perfil de carga em especificações precisas para um inversor solar fora da rede . Auditaremos cargas contínuas, calcularemos multiplicadores de surto e selecionaremos a arquitetura certa para garantir operação confiável e proteção de hardware de longo prazo.

• kWh diário versus kW de pico: O uso diário total de energia e as horas de pico de sol no inverno determinam o tamanho do banco de baterias e do painel solar, mas a capacidade do inversor solar fora da rede é determinada estritamente pela demanda máxima simultânea de pico e pelos requisitos de pico.
• Os multiplicadores de surto não são negociáveis: Cargas indutivas (bombas de poço, compressores HVAC, refrigeradores) requerem de 3x a 7x sua potência de funcionamento durante a inicialização; seu inversor deve ser dimensionado para lidar com esse surto de amplificador de rotor bloqueado (LRA).
• Penalidades de eficiência por superdimensionamento: Comprar um inversor extremamente superdimensionado introduz alto consumo ocioso (perda de tara), o que esgota seu banco de baterias desnecessariamente durante períodos de baixa carga.
• Integração inversor/carregador: A seleção de um carregador inversor fora da rede requer a correspondência dos parâmetros de entrada CC da unidade com a tensão específica do banco de baterias (normalmente 24V ou 48V para sistemas domésticos inteiros) e química.

Volume de energia versus taxa de fluxo de energia

Existe uma lacuna entre o volume de energia e a taxa de fluxo de potência. Pense no seu banco de baterias como um tanque de água e no seu inversor como o tubo que fornece essa água. O uso diário de energia determina o tamanho do tanque. A capacidade do inversor determina o diâmetro do tubo. Uma casa que utilize 15 kWh por dia pode distribuir esse consumo de forma perfeitamente uniforme ao longo de 24 horas, necessitando de uma tubagem muito pequena. Outra casa que use exatamente os mesmos 15 kWh pode consumir tudo durante um período de três horas à noite, enquanto eletrodomésticos pesados ​​funcionam simultaneamente. Essa casa precisa de um cano enorme. Dimensionar o inversor com base no total de 15 kWh garante falha no segundo cenário.

Vamos examinar duas cabines diferentes fora da rede que consomem exatamente 12 kWh de energia por dia. Seus totais diários de energia são idênticos, mas seus requisitos de hardware são completamente diferentes com base em como eles consomem essa energia.

Definição de métricas de potência

As folhas de dados lançam vários acrônimos para os construtores de sistemas. A interpretação incorreta dessas métricas leva diretamente à falha de hardware. Você deve separar as métricas usadas para geração e armazenamento das métricas usadas para fornecimento de energia.

O Fator de Potência desempenha um papel oculto na potência aparente. Se um inversor for classificado para 5 kVA, mas seus aparelhos tiverem um fator de potência baixo de 0,8, o inversor trabalhará mais para impulsionar a corrente. Ele fornecerá apenas 4 kW de potência ativa real. Ignorar o fator de potência deixa você com 20% menos capacidade utilizável do que o esperado. Sempre calcule suas cargas com base no menor fator de potência esperado de seus aparelhos motorizados pesados.

Mapeando o perfil de carga diária

Você deve abandonar o total de 24 horas e consultar o registro de 24 horas. A análise de um registo diário de utilização de energia identifica janelas de pico de procura. As rotinas matinais costumam empilhar cafeteiras, torradeiras e bombas d’água. As rotinas noturnas acumulam iluminação, televisões, micro-ondas e ar condicionado. Você precisa mapear essas janelas de uso sobrepostas. O pico mais alto nesse gráfico representa a linha de base mínima absoluta para a capacidade do inversor. Se o seu pico matinal atingir 4.500 watts durante vinte minutos, um inversor de 3.000 watts será desligado, mesmo que o seu uso diário total seja de 5 kWh altamente eficientes.

Etapa 1: Auditando os requisitos do inversor de energia fora da rede doméstica

Você cria um perfil de capacidade preciso desde o início. Isso requer uma auditoria granular de cada dispositivo conectado ao sistema. Adivinhações levam a fusíveis queimados e componentes eletrônicos danificados. Você deve calcular primeiro a carga de funcionamento contínuo e, em seguida, aplicar os multiplicadores de surto necessários para equipamentos indutivos.

Cálculo da carga contínua

Comece listando todos os dispositivos que serão executados de forma realista exatamente ao mesmo tempo. Não liste todos os dispositivos da casa. Você não ligará o aspirador de pó, a bomba do poço, o micro-ondas e a serra de mesa simultaneamente. Agrupe seus aparelhos em cenários de uso realistas.

• Identifique cargas fantasmas de linha de base, como roteadores de Internet, câmeras de segurança e monitores de dispositivos em espera.
• Adicione cargas de base contínuas, como geladeiras e freezers.
• Agrupe cargas resistivas de alta tração usadas em conjunto, como uma cafeteira e uma torradeira.
• Incluir sistemas de controle climático funcionando durante os horários de pico de temperatura.
• Some a potência do cenário realista mais pesado para encontrar sua demanda contínua máxima.

Para realizar esta auditoria com precisão, você precisa saber a diferença entre watts de funcionamento e watts de pico para utensílios domésticos comuns. Cargas resistivas têm watts de funcionamento e pico idênticos. Cargas indutivas requerem um grande pico de energia para iniciar.

Consideração em cargas indutivas e demanda de surto

Aparelhos motorizados mudam completamente a matemática do dimensionamento. Essas cargas indutivas requerem grandes quantidades de energia para superar o atrito estático durante a partida. Esta diferença é medida entre correntes de carga em funcionamento (RLA) e correntes de rotor bloqueado (LRA). Uma bomba de poço pode consumir 1.000 watts enquanto funciona, mas exige 3.000 watts no primeiro meio segundo em que é ligada. Se o seu inversor não puder fornecer aquele pico instantâneo de 3.000 watts, a tensão cairá, a bomba irá parar e o inversor irá acionar uma falha de sobrecarga.

Considere um exemplo de dimensionamento do mundo real. A carga contínua básica da sua casa é de 500W. Você decide ligar um ar condicionado. A unidade CA consome 1.200 W durante o funcionamento, mas requer um pico de 3.500 W para ligar o compressor. Nesse exato milissegundo, sua demanda total aumenta para 4.000 W. Seu inversor de energia doméstico fora da rede deve possuir uma capacidade de pico superior a 4.000 W instantaneamente. A média diária de kWh tem impacto zero nesta exigência física.

Vamos calcular um cenário completo para uma casa de três quartos fora da rede elétrica. O proprietário deseja operar uma bomba de poço (1.000 W em funcionamento, pico de 3.000 W), uma geladeira (200 W em funcionamento, pico de 1.200 W) e eletrônicos em geral (800 W contínuos). A carga contínua básica é de 2.000W. Se a bomba do poço e o refrigerador iniciarem exatamente no mesmo milissegundo, a demanda de pico atingirá 5.000 W. O inversor deve suportar 2.000 W continuamente e 5.000 W por pelo menos três segundos para liberar a corrente do rotor travado.

Estabelecendo a regra de 20-25% de headroom

O funcionamento de qualquer dispositivo eletrônico a 100% de sua capacidade nominal máxima gera calor excessivo. O calor degrada os componentes internos, especificamente capacitores e MOSFETs. Os padrões de engenharia determinam a adição de uma margem de segurança de 20% a 25% ao cálculo final de carga contínua. Se a sua carga simultânea máxima for de 4.000 watts, você não compra um inversor de 4.000 watts. Você multiplica 4.000 por 1,25, resultando em 5.000 watts. Esse espaço garante que o inversor funcione mais frio, dure mais e forneça um buffer para futuras adições de eletrodomésticos.

Etapa 2: Avaliando topologias de inversores solares fora da rede

A capacidade não é apenas um número; é também uma função da arquitetura física. Os inversores são construídos usando diferentes topologias internas para lidar com a conversão de energia. Seu perfil de carga determina qual topologia sobreviverá aos seus padrões de uso diário.

Arquitetura de baixa frequência vs. arquitetura de alta frequência

A escolha entre projetos de baixa e alta frequência determina como o inversor lida com o estresse físico.

Curvas de eficiência e consumo em marcha lenta

Os inversores não operam com uma taxa de eficiência fixa. Eles seguem uma curva de eficiência. A eficiência cai significativamente quando a unidade opera abaixo de 10% ou acima de 90% de sua capacidade nominal. Você deseja que sua carga diária média fique bem no meio da curva de eficiência do inversor, normalmente entre 30% e 70%.

Você também deve avaliar a folha de especificações quanto à perda de tara, também conhecida como consumo de energia em espera. Esta é a energia que o inversor consome apenas para permanecer ligado, mesmo quando nenhum aparelho está funcionando. Um enorme inversor de baixa frequência pode ter uma perda de tara de 100 watts. Ao longo de 24 horas, esse inversor consome 2,4 kWh da energia da bateria apenas parado. Você deve levar em consideração esse dreno parasita em seus cálculos diários de energia.

Recursos para resultados

Conecte a topologia diretamente ao seu ambiente. Se você opera uma configuração agrícola fora da rede com maquinário pesado, ferramentas elétricas e bombas para poços profundos, você precisa de um inversor de baixa frequência. A alta perda de tara é uma compensação necessária para a sobrevivência do surto. Se você administra uma pequena casa focada em iluminação LED, laptops e um refrigerador DC altamente eficiente, um inversor de alta frequência fornece o baixo consumo de inatividade e a alta eficiência necessária para proteger um banco de baterias menor.

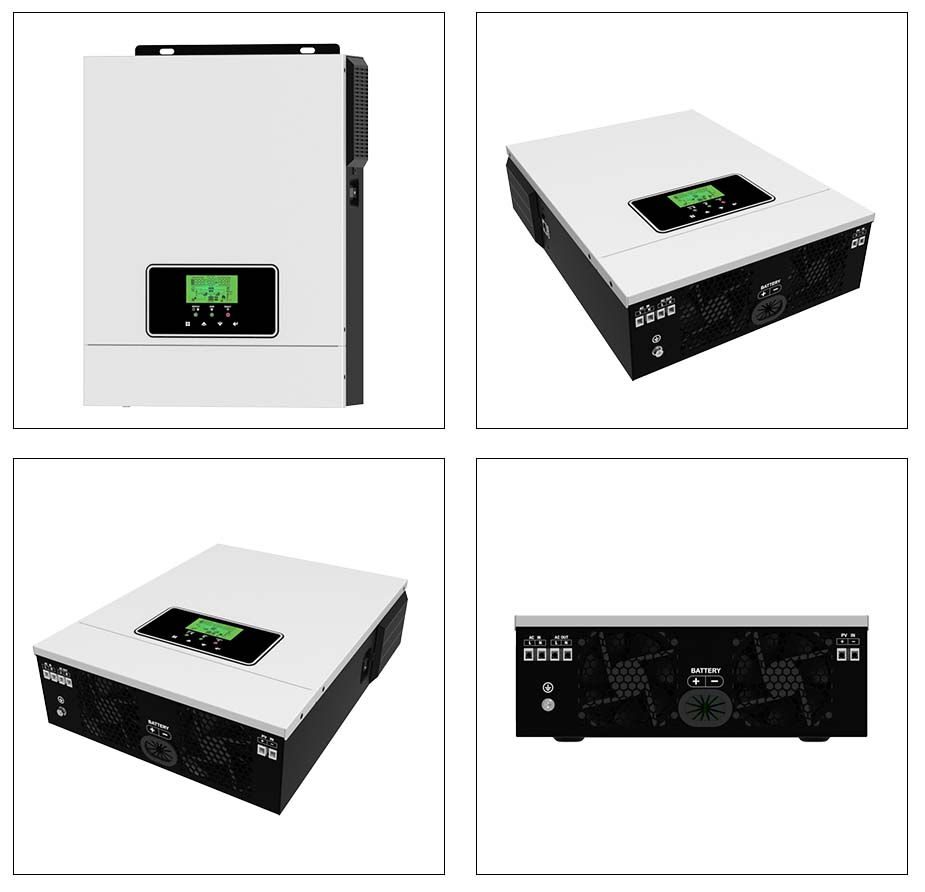

Etapa 3: O papel de um carregador inversor fora da rede no dimensionamento do sistema

Os sistemas autônomos raramente dependem de um simples inversor. A maioria das configurações modernas utiliza uma unidade integrada que lida com conversão de energia, carregamento de bateria e roteamento de energia. Dimensionar este componente requer combiná-lo perfeitamente com seu armazenamento e geração de backup.

Compatibilidade de tensão do banco de baterias

A capacidade do inversor determina diretamente a tensão do banco de baterias. Aumentar a alta potência em baixa tensão requer uma amperagem enorme. A alta amperagem gera calor perigoso e requer cabos de cobre caros e incrivelmente grossos. É por isso que os inversores solares fora da rede de maior capacidade requerem entradas de tensão CC mais altas.

A aplicação da Lei de Ohm (Watts divididos por Volts é igual a Amps) revela a realidade física do dimensionamento dos cabos. Vejamos o consumo de amperagem de um inversor de 6.000 watts em diferentes tensões de banco de baterias.

Um inversor de 6.000 watts funcionando com um banco de baterias de 12 V tenta extrair 500 amperes. Este é um grave risco de incêndio. Executar o mesmo inversor de 6.000 watts em um banco de 48 V consome 125 amperes gerenciáveis. Você deve combinar os parâmetros de entrada CC do inversor com a tensão do banco de baterias antes de finalizar qualquer decisão de dimensionamento.

Integração do controlador de carga

Os projetistas de sistemas enfrentam uma escolha entre unidades híbridas completas e componentes modulares discretos. Um tudo-em-um fora da rede carregador inversor combina o inversor CC para CA, o carregador de bateria CA para CC e o controlador de carregamento solar MPPT em um único chassi. Isto simplifica a fiação e reduz o espaço de instalação. No entanto, se um componente interno falhar, toda a unidade deverá ser substituída.

Componentes discretos separam os controladores de carregamento MPPT do inversor. Isso oferece escalabilidade superior. Você pode adicionar mais painéis solares simplesmente adicionando outro controlador de carregamento sem substituir o inversor. Também fornece redundância; se um controlador de carregamento falhar, o inversor continuará a fornecer energia CA das baterias.

Acoplamento e passagem CA do gerador

Os sistemas fora da rede dependem de geradores de reserva durante longos períodos de mau tempo. O carregador do inversor deve ser dimensionado para aceitar esta entrada CA. Você deve avaliar a taxa máxima de carregamento CA da unidade. Se você tiver um enorme banco de baterias de 800Ah, um pequeno carregador inversor com circuito de carga de 30 A levará dias para recarregar as baterias de um gerador.

Além disso, avalie a classificação da chave de transferência interna. Quando o gerador está funcionando, o inversor deve passar a energia CA diretamente para as cargas domésticas enquanto carrega simultaneamente as baterias. Se o seu gerador produzir 50 A, mas a chave de transferência interna do seu inversor estiver classificada apenas para 30 A, o inversor se tornará um gargalo grave, desarmando disjuntores e limitando a utilidade do seu gerador.

Riscos de implementação: erros comuns de dimensionamento a serem evitados

Erros matemáticos durante a fase de dimensionamento se manifestam posteriormente como falhas físicas de hardware. Evitar essas armadilhas comuns economiza dinheiro e evita o tempo de inatividade do sistema.

O perigo do subdimensionamento

Capacidade inadequada destrói hardware. Quando um inversor é subdimensionado para a carga, ele tem dificuldade para manter a saída de 120V ou 230V. A tensão cai, criando uma condição de queda de tensão. As quedas de energia danificam componentes eletrônicos sensíveis, queimam compressores de refrigeradores e causam falhas nas fontes de alimentação dos computadores. Internamente, o inversor opera na capacidade térmica máxima. As ventoinhas de resfriamento funcionam constantemente e os MOSFETs internos degradam-se rapidamente devido ao calor sustentado. Desligamentos térmicos frequentes são o primeiro sintoma de um inversor subdimensionado, geralmente seguido por falha completa de hardware.

Os custos ocultos do superdimensionamento

Comprar o maior inversor disponível parece uma estratégia segura, mas introduz graves drenos parasitas. Um inversor superdimensionado opera na parte inferior de sua curva de eficiência. Um inversor de 12 kW alimentando uma televisão de 200 W pode operar com apenas 60% de eficiência, desperdiçando enormes quantidades de energia da bateria na forma de calor. Além disso, o consumo ocioso é impressionante. Uma unidade grande pode consumir de 100 W a 150 W por hora apenas sendo ligada. Durante um período de 24 horas, isso desperdiça até 3,6 kWh de energia. No inverno, quando a geração solar é baixa, esse dreno parasita pode esgotar completamente o seu banco de baterias.

Redução Ambiental

As folhas de especificações listam as capacidades do inversor com base nas condições de teste padrão (STC), normalmente a 25°C (77°F) ao nível do mar. Os ambientes do mundo real reduzem a capacidade real de produção. Isso é chamado de desclassificação.

• Redução de temperatura: À medida que a temperatura ambiente aumenta, o inversor não consegue liberar calor de forma tão eficaz. Um inversor de 5.000 W operando em um galpão de 40°C (104°F) pode reduzir automaticamente sua produção para 4.000 W para evitar o derretimento interno.
• Derating de altitude: O ar é mais rarefeito em altitudes mais elevadas. O ar mais fino absorve menos calor dos dissipadores de calor do inversor. Um inversor instalado a 6.000 pés de altitude exigirá uma redução significativa em comparação com um instalado ao nível do mar. Espere uma queda de aproximadamente 10% na capacidade para cada 1.000 metros acima do nível do mar.

Consulte sempre as tabelas de redução de potência do fabricante. Se você mora em um clima quente ou em altitudes elevadas, deverá aumentar a capacidade calculada do inversor para compensar essas perdas ambientais.

Conclusão

1. Audite seu pico de carga contínua agrupando aparelhos que funcionam simultaneamente e somando sua potência ativa.
2. Calcule o pico máximo de amplificador de rotor bloqueado (LRA) para o seu aparelho motorizado mais pesado usando um alicate amperímetro.
3. Adicione uma margem estrita de 25% ao seu cálculo de carga contínua total para evitar a degradação térmica.
4. Selecione uma topologia de baixa frequência para cargas industriais pesadas ou uma topologia de alta frequência para eletrônicos residenciais padrão.
5. Combine os requisitos de entrada CC do inversor com a arquitetura do seu banco de baterias de 24 V ou 48 V para garantir o dimensionamento seguro do cabo.

Perguntas frequentes

P: Qual é o tamanho do inversor solar fora da rede que preciso para operar uma geladeira?

R: Um refrigerador moderno com baixo consumo de energia normalmente funciona de 150 a 400 watts, mas o compressor requer um pico de inicialização de 1.200 a 2.000 watts. Você precisa de um inversor com uma classificação contínua de pelo menos 1.500 watts e uma classificação de pico superior a 2.500 watts para iniciar e operar com segurança um refrigerador residencial padrão sem acionar uma falha de sobrecarga.

P: Como você converte kVA em kW para dimensionar o inversor?

R: Você converte kVA (potência aparente) em kW (potência ativa) multiplicando a classificação de kVA pelo fator de potência (PF) de sua carga. A maioria dos sistemas residenciais fora da rede usa um fator de potência médio de 0,8. Portanto, um inversor de 5 kVA multiplicado por um PF de 0,8 produz 4 kW de potência contínua utilizável real para seus aparelhos.

P: Qual é a diferença entre kWp e kW ao dimensionar meu sistema?

R: Quilowatt Peak (kWp) mede o potencial máximo de saída de energia DC de seus painéis solares sob perfeitas condições de laboratório. Quilowatts (kW) mede a potência CA real que seu inversor fornece aos seus aparelhos. Você usa kWp para dimensionar seu painel solar e controladores de carga, enquanto usa kW para dimensionar a capacidade do inversor.

P: Posso usar um carregador inversor fora da rede sem um banco de baterias?

R: A maioria dos carregadores inversores fora da rede tradicionais requerem um banco de baterias para funcionar, pois precisam de uma referência de tensão CC estável para operar os componentes eletrônicos internos e os picos de carga do buffer. No entanto, inversores modernos específicos, sem bateria, fora da rede, podem operar diretamente a partir de painéis solares durante o dia, embora sejam desligados imediatamente se uma nuvem passar ou se uma forte onda exceder a produção solar.

P: De quanta capacidade de pico um inversor de energia doméstico fora da rede precisa?

R: Seu inversor precisa de uma capacidade de pico que exceda os Locked Rotor Amps (LRA) do seu aparelho motorizado mais pesado. Normalmente, bombas de poço, compressores de ar e condicionadores de ar exigem uma capacidade de pico de 3 a 7 vezes maior do que sua potência de funcionamento contínuo. Verifique sempre a placa de dados do aparelho para saber os requisitos exatos do LRA.

P: Um inversor superdimensionado esgota as baterias mais rapidamente?

R: Sim. Inversores superdimensionados apresentam maior perda de tara (consumo de energia em espera) e operam de forma menos eficiente em cargas baixas. Um enorme inversor alimentando uma pequena luz LED pode operar com apenas 50% de eficiência, desperdiçando o resto da energia na forma de calor. Esse dreno parasita extrai continuamente energia das baterias, esgotando-as mais rapidamente durante os períodos de baixa geração.
