Como os inversores off grid podem gerenciar o carregamento do gerador?

Períodos prolongados de mau tempo inevitavelmente esgotam os bancos de baterias solares. Quando persistem chuvas fortes, neve ou nuvens espessas, contar com uma fonte de energia secundária torna-se uma realidade operacional. Você não pode simplesmente conectar um gerador baseado em combustível diretamente a um banco de baterias CC. Fazer isso é altamente ineficiente e acarreta um enorme risco de danos ao hardware. O principal desafio técnico reside em encaminhar com segurança a energia do gerador CA de alta tensão através do seu sistema. Você deve simultaneamente manusear cargas domésticas e recarregar o banco de baterias sem exceder os limites de hardware ou causar falhas no sistema. Os modernos sistemas de energia fora da rede resolvem isso usando o inversor como cérebro central. Ele avalia a energia CA recebida, filtra flutuações prejudiciais e distribui a corrente de forma inteligente. Compreender como esta lógica interna funciona evita a parada do gerador, protege os componentes eletrônicos sensíveis e maximiza a eficiência de combustível.

• Os modernos inversores solares fora da rede funcionam como hubs bidirecionais, utilizando carregadores CA para CC integrados para converter a energia do gerador para armazenamento da bateria, enquanto passam a CA diretamente para as cargas domésticas.
• A estabilidade do sistema depende da configuração de limites rígidos de entrada do gerador dentro do inversor para evitar consumir mais potência do que o gerador pode fornecer continuamente.
• Os carregadores inversores off-grid avançados apresentam aceleração de carga dinâmica, reduzindo instantaneamente as taxas de carga da bateria quando cargas domésticas pesadas são ativadas para proteger o gerador contra paralisação.
• Nem todos os geradores são compatíveis; os inversores exigem limites específicos de Distorção Harmônica Total (THD) e faixas de frequência estáveis ​​para aceitar a entrada CA sem interromper a conexão.
• O gerenciamento automatizado requer um inversor equipado com recursos de partida automática do gerador (AGS), acionados por tensão específica da bateria ou parâmetros de estado de carga (SoC).

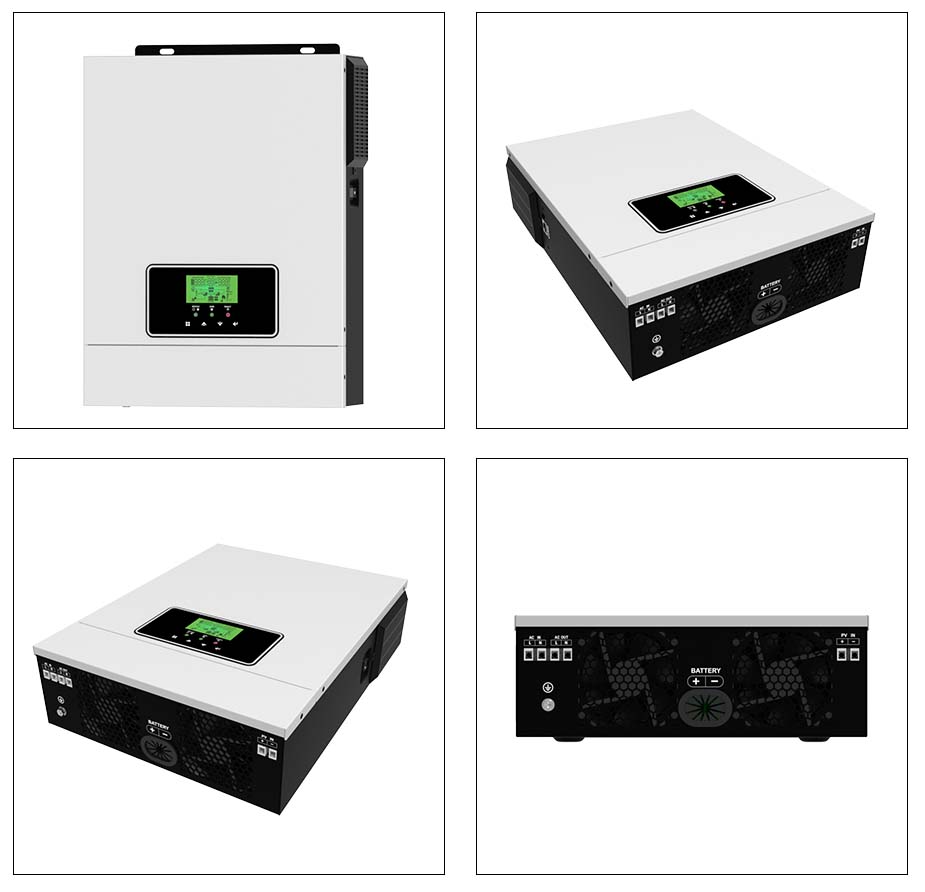

A arquitetura de um carregador inversor solar fora da rede

Os inversores autônomos padrão executam uma única tarefa. Eles pegam corrente contínua (CC) de um banco de baterias e a invertem em corrente alternada (CA) para alimentar eletrodomésticos padrão. Quando um gerador entra na equação, essa via de mão única falha. Um moderno carregador inversor fora da rede opera como um hub de energia bidirecional. Ele mantém a função principal de inverter CC para CA, mas também possui um conversor CA para CC integrado. Isso permite que a unidade aceite a entrada de energia CA de um gerador, retifique-a em CC e empurre-a com segurança para o banco de baterias.

Quando um gerador é ligado e estabilizado, o inversor executa uma sequência mecânica específica. Freqüentemente, você ouvirá um clique distinto da unidade quando isso acontecer. A placa lógica interna passa por uma lista de verificação rápida antes de permitir que qualquer energia flua para a casa.

1. O inversor analisa a forma de onda CA de entrada dos terminais do gerador.
2. Ele verifica se a tensão está dentro da janela aceitável, geralmente de 90 V a 130 V para um sistema padrão de 120 V.
3. Ele verifica a frequência para garantir que ela se mantenha estável perto de 60 Hz ou 50 Hz, dependendo dos padrões de rede regionais.
4. Uma vez verificado, o inversor fecha um relé de transferência interno.
5. A energia CA desvia totalmente do circuito de inversão e flui diretamente para o painel do disjuntor doméstico.
6. O carregador interno é ativado, extraindo a capacidade residual do gerador para reabastecer as baterias.

Unidades de última geração também apresentam uma função de assistência de energia. Se uma carga enorme for iniciada e exceder a potência máxima do gerador, o inversor adiciona energia da bateria à linha CA. Isso evita que o disjuntor do gerador desarme sob cargas pesadas de sobretensão, como o acionamento de uma bomba de poço ou de um compressor de ar.

A arquitetura do sistema determina como esses componentes se comunicam. As configurações tradicionais fora da rede dependem de componentes modulares. Você monta um controlador de carregamento solar separado, um inversor independente e um carregador de bateria independente em uma tabela. Cada unidade opera de forma independente. Isso requer fiação externa complexa, cobre de alta espessura entre vários barramentos CC e hubs de comunicação de terceiros para sincronizar. Os sistemas multifuncionais modernos consolidam essas funções. A entrada solar, a entrada CA do gerador e os protocolos de gerenciamento de bateria são roteados por meio de uma única placa lógica. Esta centralização reduz falhas na fiação, simplifica a programação e permite que o sistema reaja às mudanças de carga em milissegundos.

Lógica de roteamento de energia: priorizando cargas e integridade da bateria

Manutenção de carga primeiro e otimização de carga dinâmica

Quando a energia CA entra no sistema, o inversor de energia residencial fora da rede segue uma hierarquia operacional estrita. As cargas CA domésticas imediatas sempre têm prioridade sobre o carregamento da bateria. A placa lógica monitora constantemente a corrente que flui através do relé de passagem para o painel do disjuntor principal. Enquanto a procura doméstica permanecer baixa, o carregador interno funciona na capacidade máxima programada.

O estrangulamento dinâmico de carga atua como o principal mecanismo de defesa contra a parada do gerador. Imagine um cenário onde o gerador funciona sem problemas, carregando as baterias a 80 amperes. De repente, um aparelho pesado como um compressor HVAC ou uma bomba de poço profundo de 240 V é ativado. O aumento repentino na demanda de CA excede facilmente os limites mecânicos do gerador. Sem intervenção, o motor para, diminui a frequência e para. Os inversores inteligentes detectam esse pico de carga instantaneamente. Em milissegundos, o inversor reduz a corrente de carga da bateria CA para CC. Ao reduzir a carga de carregamento, libera a capacidade CA necessária para dar partida no motor pesado. Depois que o motor atinge sua potência mais baixa, o inversor aumenta gradualmente a taxa de carga da bateria.

Picos extremos de carga exigem uma intervenção ainda mais avançada. Se a carga combinada da casa exceder a capacidade do gerador mesmo com a carga reduzida a zero, o inversor utiliza redução de carga. Ele extrai energia CC das baterias, inverte-a e sincroniza-a com a forma de onda CA do gerador. Esta saída de energia combinada inicia facilmente cargas indutivas maciças sem desarmar os disjuntores ou danificar o alternador do gerador.

Utilizando capacidade excedente para carregamento de bateria

O carregamento da bateria depende da matemática da capacidade residual. O inversor calcula exatamente quanta energia está disponível após a manutenção da casa. Se você conectar um gerador capaz de produzir 5.000 watts de energia contínua e a carga doméstica atual for de 2.000 watts, o inversor alocará os 3.000 watts restantes para o carregador de bateria interno. Esta alocação dinâmica garante que o gerador opere de forma eficiente sob carga pesada. Operar um gerador com 70% a 80% da capacidade evita o envidraçamento do motor e problemas de empilhamento úmido, que são comuns em geradores a diesel com carga leve.

O carregador interno executa algoritmos de carregamento em vários estágios para garantir a longevidade da bateria. Quando alimentado por um gerador, o inversor empurra uma carga massiva para aumentar a tensão rapidamente. Uma vez atingida a tensão alvo, ela entra no estágio de absorção. Aqui, ele mantém a tensão estável enquanto a corrente diminui. Finalmente, ele cai para uma tensão flutuante para manter a carga total. Operar um gerador durante a fase de absorção longa e lenta desperdiça combustível. Muitos usuários fora da rede programam o inversor para encerrar o funcionamento do gerador mais cedo, permitindo que os painéis solares terminem os estágios finais de carregamento no dia seguinte.

Coordenação de entradas solares e de geradores (combinação de fontes)

As condições meteorológicas mudam rapidamente num local de trabalho ou numa propriedade remota. Uma manhã nublada pesada pode exigir o funcionamento do gerador, mas o sol geralmente rompe as nuvens horas depois. Quando isso acontece, um inversor solar off grid premium coordena seu carregador CA interno com o controlador de carga solar DC MPPT para combinar fontes de energia.

A mistura de fontes evita conflitos de poder. À medida que o rendimento solar aumenta, o controlador MPPT empurra mais corrente CC para o barramento da bateria. A placa lógica do inversor detecta a entrada de energia solar e reduz proporcionalmente a saída do carregador CA. Essa lógica reduz drasticamente a carga física do motor do gerador, economizando combustível e reduzindo ruído. Assim que o painel solar produz potência suficiente para transportar a carga doméstica e manter a taxa de carga da bateria, o inversor sinaliza ao gerador para desligar totalmente.

Configurando Limites de Entrada do Gerador

A proteção de hardware requer intervenção manual durante a configuração inicial do sistema. Os usuários devem programar o limite máximo de consumo de CA na interface do inversor. Esta configuração informa ao inversor exatamente quanta energia o gerador conectado pode fornecer com segurança de forma contínua. Você não pode confiar nos padrões de fábrica. O inversor não tem como saber se você conectou uma enorme unidade standby de 12kW ou um pequeno inversor-gerador portátil de 2kW.

Definir este limite evita sobrecargas catastróficas. Se você não programar o limite de entrada CA, o inversor tentará exigir a corrente de carga máxima enquanto passa simultaneamente pela corrente de carga máxima. Um inversor de 5 kW pode tentar extrair 6.000 watts de um gerador de 3.000 watts. O disjuntor interno do gerador desarmará imediatamente, cortando toda a energia da casa e interrompendo o processo de carregamento. A configuração adequada garante que o inversor respeite as limitações físicas da fonte de alimentação externa.

Avaliação Técnica: Selecionando o Equipamento Certo

Integração de início do gerador automático (AGS)

A operação manual do gerador torna-se tediosa durante tempestades prolongadas de inverno. A funcionalidade Auto-Generator Start (AGS) automatiza todo o processo. O inversor utiliza relés internos para enviar um sinal de partida a um gerador compatível quando as reservas da bateria estão fracas. Isso requer hardware específico, normalmente um relé de contato seco de dois fios no inversor conectado diretamente aos terminais de partida remota do gerador usando fio de sinal 16 AWG ou 18 AWG.

A confiabilidade do AGS depende inteiramente dos parâmetros de disparo programados no software. Os sistemas mais antigos dependem de gatilhos baseados em tensão. O inversor inicia o gerador quando a tensão da bateria cai abaixo de um limite específico por um determinado período de tempo. Este método é altamente impreciso sob carga. A ligação de um aparelho pesado causa uma queda de tensão temporária, que induz o inversor a ligar o gerador desnecessariamente. As configurações modernas utilizam gatilhos de estado de carga (SoC). O inversor se comunica diretamente com o Sistema de gerenciamento de bateria (BMS) da bateria de lítio por meio de cabos de dados de circuito fechado. O gerador só dá partida quando a capacidade real da bateria cai para uma porcentagem precisa, eliminando falsas partidas e otimizando o consumo de combustível.

Qualidade de energia e rejeição de “energia suja”

Conectar um gerador a um inversor nem sempre é um processo tranquilo. A Distorção Harmônica Total (THD) representa o ponto de falha mais comum na integração gerador-inversor. Geradores de construção padrão produzem energia suja. A forma de onda CA é irregular e a frequência flutua muito conforme a carga do motor muda. Os inversores de onda senoidal pura são altamente sensíveis a essas flutuações.

O inversor monitora constantemente a tensão e a frequência CA de entrada. Se a saída do gerador oscilar fora de uma janela estreita de aceitação, o circuito de loop de bloqueio de fase do inversor não poderá sincronizar. O inversor abre imediatamente o relé de transferência, rejeitando a conexão para proteger os componentes eletrônicos sensíveis da casa. Você ouvirá o clique do relé aberto e o carregamento será interrompido. Para mitigar este risco, os sistemas fora da rede requerem geradores-inversores de alta qualidade ou geradores síncronos de massa pesada que produzam energia limpa com menos de 5% de THD. Se você precisar usar um gerador de qualidade inferior, alguns inversores apresentam uma ampla configuração de entrada CA que relaxa as tolerâncias de frequência, embora isso passe energia mais suja para seus aparelhos.

Taxas de aceitação de carga e química da bateria

A amperagem máxima de carga do inversor deve estar perfeitamente alinhada com a química do banco de baterias. Você não pode forçar a entrada de energia em uma bateria mais rápido do que sua resistência interna permite. O tipo de bateria determina quanto tempo o gerador deve funcionar para atingir a carga completa.

As baterias de chumbo-ácido exigem uma carga lenta e metódica. Se o inversor aplicar muita corrente, as baterias fervem e se degradam rapidamente. Isto força o gerador a funcionar por longos períodos com cargas baixas, desperdiçando combustível. As baterias de fosfato de ferro-lítio (LiFePO4) mudam completamente a matemática. Eles aceitam correntes de carga massivas com segurança. Um inversor emparelhado com um banco de lítio pode operar o gerador a 80% da capacidade, despejando enormes quantidades de energia nas baterias numa fração do tempo. Isto reduz drasticamente as horas do motor e os intervalos de manutenção.

Realidades de implementação e riscos de configuração

Conexão Física e Fiação AC

Conectar um gerador a um carregador inversor fora da rede requer o cumprimento estrito dos códigos elétricos. O método de conexão física depende do tipo de gerador. Os geradores de reserva são conectados diretamente aos terminais de entrada CA dedicados do inversor usando um conduíte de bitola pesada. Isso fornece uma conexão permanente e à prova de intempéries, capaz de lidar com a amperagem contínua máxima.

Os geradores portáteis requerem uma abordagem diferente. Você não pode simplesmente conectar um gerador portátil a uma tomada. O método seguro envolve a instalação de uma caixa de entrada do gerador dedicada no exterior do edifício.

1. Monte uma caixa de entrada NEMA L14-30 ou L14-50 na parede externa.
2. Passe o fio THHN apropriado através do conduíte da caixa de entrada até os terminais de entrada CA do inversor ou uma chave de transferência manual.
3. Dimensione o fio com base na saída máxima do gerador. Use 10 AWG para 30 amperes ou 6 AWG para 50 amperes.
4. Instale um disjuntor dedicado entre a entrada do gerador e o inversor para fornecer um ponto de desconexão física.
5. Use um cabo de torção resistente para conectar o gerador à caixa de entrada. Isto garante que a conexão permaneça segura mesmo se o gerador vibrar durante a operação.

Dimensionando o Gerador para o Inversor

O dimensionamento adequado evita gargalos operacionais. Um erro comum envolve comprar um gerador baseado apenas no tamanho do inversor. Por exemplo, comprar um gerador de 5 kW para um inversor de 5 kW muitas vezes leva a falhas no sistema. A estrutura de decisão requer o cálculo da carga base da casa mais a taxa máxima de carga do inversor.

Se sua casa consome 2.000 watts continuamente e a taxa máxima de carga da bateria do seu inversor exige 3.000 watts de energia CA, você precisa de um gerador capaz de sustentar 5.000 watts continuamente. Adicionar uma margem de sobrecarga de 20% eleva o tamanho recomendado do gerador para 6.000 watts.

O superdimensionamento acarreta seus próprios riscos. Operar um enorme gerador a diesel de 15 kW para alimentar um carregador de bateria de 2 kW causa empilhamento úmido. O combustível não queimado acumula-se no sistema de escape porque o motor nunca atinge a temperatura ideal de funcionamento. Por outro lado, um gerador subdimensionado aciona constantemente as proteções contra sobrecarga do inversor, resultando em queda de conexões e baterias descarregadas. O dimensionamento deve encontrar um equilíbrio entre a aceitação máxima de carga e as cargas básicas mínimas.

Desafios de aterramento e ligação neutra

A segurança elétrica depende de um aterramento adequado, o que se torna complicado na integração de geradores portáteis. O risco técnico de segurança gira em torno de neutros flutuantes versus neutros colados. O código elétrico determina que um sistema de energia só pode ter uma ligação neutro-terra. Em um sistema fora da rede, essa ligação normalmente ocorre dentro do painel do disjuntor principal ou dentro do próprio inversor.

A maioria dos geradores portáteis vem de fábrica com um neutro ligado para proteger os usuários nos locais de trabalho. Se você conectar um gerador de neutro ligado a um sistema fora da rede que já possui uma ligação neutro-terra, você criará um loop de falta à terra. Corrente questionável flui através do fio terra, criando um risco de choque e fazendo com que os disjuntores GFCI desarmem constantemente. Para resolver isso, o gerador portátil deve ser modificado para uma configuração de neutro flutuante antes de conectá-lo ao inversor. Isso geralmente envolve a remoção da tampa do alternador e a desconexão do fio de ligação entre o terminal neutro e o terminal de aterramento. Os geradores de reserva geralmente são encomendados com neutros flutuantes especificamente por esse motivo. Sempre verifique a configuração de ligação com um multímetro executando um teste de continuidade entre os pinos neutro e terra antes de energizar o sistema.

Conclusão

1. Audite as especificações de distorção harmônica total (THD) do seu gerador para verificar se ele produz energia limpa abaixo de 5% THD para compatibilidade do inversor.
2. Calcule a corrente de carga máxima necessária com base na química e na capacidade do seu banco de baterias para dimensionar o gerador com precisão.
3. Programe os limites de entrada CA na interface do seu inversor imediatamente após a instalação para evitar que o carregador sobrecarregue o motor do gerador.
4. Teste suas configurações de aterramento com um multímetro para garantir que exista apenas uma ligação neutro-terra em todo o sistema elétrico.

Perguntas frequentes

P: Qualquer gerador pode carregar um banco de baterias solares através de um inversor?

R: Não. Os inversores requerem energia estável e limpa para sincronizar. Geradores de construção baratos geralmente produzem alta Distorção Harmônica Total (THD) e frequências flutuantes. Se a energia estiver muito suja, os circuitos de proteção do inversor rejeitarão a conexão para proteger seus aparelhos. Você precisa de um gerador-inversor ou de um gerador síncrono de alta qualidade com THD inferior a 5%.

P: Um inversor solar fora da rede administra a casa e carrega as baterias ao mesmo tempo?

R: Sim. As unidades modernas usam um mecanismo de passagem AC. Quando o gerador funciona, o inversor direciona a energia diretamente para o painel do disjuntor doméstico primeiro. Qualquer capacidade restante do gerador é encaminhada simultaneamente para o carregador CA-CC interno para reabastecer o banco de baterias.

P: O que acontece se meu gerador for muito pequeno para meu carregador inversor fora da rede?

R: Se o gerador for muito pequeno, a carga combinada da casa e do carregador de bateria irá sobrecarregá-lo. O motor irá parar, a tensão cairá e o inversor será desconectado. Você deve programar manualmente o limite de entrada CA nas configurações do inversor para restringir a quantidade de energia que ele consome.

P: O que acontece se o sol aparecer enquanto meu gerador estiver funcionando?

R: Inversores avançados realizam a combinação de fontes. O sistema detecta a entrada de energia CC do controlador de carregamento solar e reduz automaticamente a carga no carregador de bateria CA. Isso prioriza a energia solar gratuita, reduz o esforço físico do gerador e economiza combustível até o desligamento do gerador.

P: Como um inversor fora da rede sabe quando ligar o gerador?

R: Os inversores usam relés de partida automática do gerador (AGS) conectados aos terminais de partida remota do gerador. O inversor aciona o sinal de partida com base em parâmetros programados, como a queda da tensão da bateria abaixo de um limite específico ou a porcentagem do estado de carga (SoC) comunicada por uma bateria de lítio BMS.

P: Por que meu inversor está rejeitando a energia do meu gerador?

R: A rejeição do inversor geralmente decorre de desvios de frequência sob carga ou picos severos de tensão. Os inversores de onda senoidal pura possuem janelas de aceitação estreitas. Se o motor do seu gerador sofrer picos ou parar, a saída Hz muda, fazendo com que o inversor interrompa a conexão para proteger os eletrônicos da sua casa.

P: Posso carregar baterias de lítio com um gerador de gás padrão?

R: Sim, mas o gerador não carrega as baterias diretamente. O gerador alimenta o carregador interno do inversor. Você deve programar o inversor com um perfil de carga de lítio específico, utilizando uma curva de tensão plana e sem fase de equalização, para empurrar com segurança a corrente CC para o banco de baterias de lítio.
