Qual tensão da bateria suporta operação eficiente fora da rede?

As falhas do sistema fora da rede geralmente resultam de uma incompatibilidade fundamental entre os requisitos de carga diários e a tensão de linha de base do seu banco de baterias. Quando você tenta extrair alta potência de um banco de baterias de baixa tensão, o sistema compensa consumindo amperagem excessiva. Essa realidade física leva a graves quedas de tensão, enormes perdas térmicas e falhas prematuras de hardware em toda a configuração de energia. Selecionar a tensão correta da bateria – seja 12 V, 24 V ou 48 V – é a etapa fundamental que determina o dimensionamento, a eficiência e a segurança de sua arquitetura de energia. Ele determina a espessura do cabo, os limites de proteção contra sobrecorrente e o potencial de expansão. Uma linha de base de tensão bem planejada garante que seu inversor solar fora da rede opere dentro de sua janela térmica ideal. Descreveremos como combinar suas demandas específicas de energia com o nível de tensão correto, evitando configurações de fiação perigosas e gargalos de hardware.

• A tensão determina a amperagem: Tensões mais altas da bateria (48 V) reduzem drasticamente a amperagem necessária para produzir a mesma potência, permitindo uma fiação mais fina e menos dispendiosa e uma operação mais segura.
• A compatibilidade do inversor é fixa: um inversor solar fora da rede é projetado para uma tensão de entrada CC específica; escolher antecipadamente a tensão errada torna o custo de expansão futura do sistema proibitivo.
• Limites de carga orientam a decisão: 12 V é estritamente para configurações móveis ou micro, 24 V suporta cargas moderadas de cabine e 48 V é a linha de base obrigatória para um inversor de energia doméstico fora da rede em grande escala, lidando com mais de 5.000 watts.
• Integração do sistema: As configurações modernas fora da rede exigem alinhamento entre as cadeias de painéis solares de alta tensão, os limites do controlador de carga MPPT, o banco de baterias e o inversor.

A física da energia fora da rede: por que a tensão da bateria é importante

A eficiência do sistema depende muito da minimização da perda de energia entre o banco de baterias e o painel de saída CA. Um sistema elétrico fora da rede bem-sucedido mantém a tensão estável mesmo sob cargas pesadas de sobretensões. Quando você liga um eletrodoméstico pesado, a demanda repentina extrai uma enorme energia das baterias. Se a tensão de base for demasiado baixa, o sistema terá dificuldade em fornecer a energia necessária de forma eficiente. Essa luta se manifesta como calor, queda de tensão e eventuais desligamentos do sistema. Você deve projetar a arquitetura para movimentar energia com resistência mínima.

A Lei de Ohm e a dinâmica térmica determinam como a energia se move através do seu sistema. A relação matemática é simples: Watts é igual a Volts multiplicado por Amps (W = V x A). Se você precisar de 4.800 watts de potência, um banco de baterias de 12 V deve fornecer 400 amperes. Dobrar a tensão para 24 V reduz a corrente para 200 amperes. Empurrar o sistema para 48 V reduz a corrente para apenas 100 amperes. A amperagem mais baixa reduz diretamente a geração de calor dentro dos cabos. Ele também minimiza as perdas de resistência, garantindo que mais energia armazenada chegue realmente aos seus aparelhos, em vez de aquecer o compartimento de fiação.

Vejamos uma análise prática de como a amperagem varia com a tensão para várias cargas padrão. Observe a rapidez com que a amperagem se torna incontrolável em tensões mais baixas.

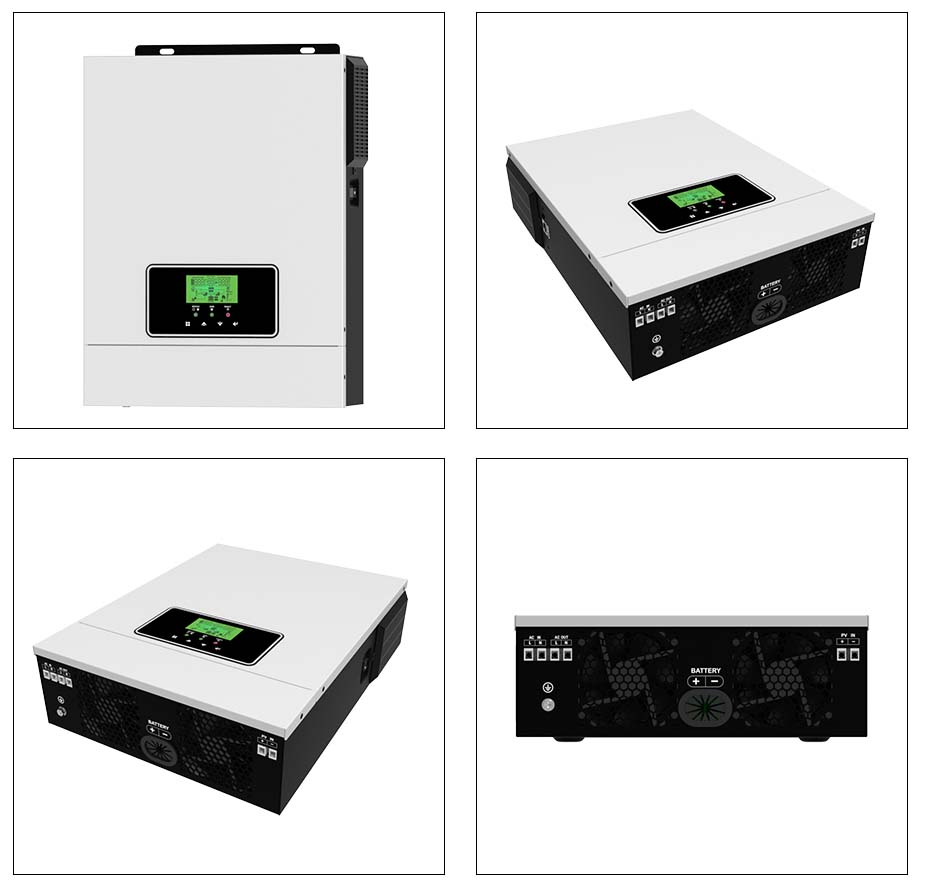

Essas dinâmicas influenciam fortemente o desempenho do seu equipamento de inversão. Um carregador inversor fora da rede preenche a lacuna entre o armazenamento CC e o consumo CA. Essas unidades gerenciam a inversão de energia CC para cargas CA e, ao mesmo tempo, cuidam do carregamento do banco de baterias a partir de geradores de reserva. A tensão de linha de base determina a eficiência de ambos os ciclos. A alta amperagem durante a inversão sobrecarrega os FETs e transformadores internos. A alta amperagem durante a carga do gerador sobrecarrega o retificador interno. Combinar uma unidade de alta capacidade com um banco de baterias de alta tensão garante uma operação suave e fria em todas as fases de carga e descarga.

Para garantir que seu sistema atenda aos padrões básicos de desempenho, avalie estes três critérios de sucesso:

1. Estabilidade de tensão: O banco de baterias não deve cair abaixo do limite de desconexão de baixa tensão do inversor durante uma partida pesada do motor.
2. Gerenciamento térmico: Os cabos e terminais devem permanecer frios ao toque durante a operação contínua em picos de carga.
3. Eficiência de conversão: O inversor deve operar próximo à sua classificação de eficiência máxima, minimizando a perda de tara e a dissipação de calor.

Avaliação dos níveis de tensão da bateria para aplicações fora da rede

A escolha da voltagem da bateria é uma decisão rigorosa de engenharia baseada em seus requisitos de carga contínua e picos de tensão. A indústria categoriza a tensão da bateria fora da rede em três níveis padrão. Cada camada atende a um caso de uso específico com vantagens distintas e limitações rígidas.

Sistemas 12V: Microcargas e Mobilidade

O nível de 12 V continua sendo o padrão para aplicações móveis e microconfigurações. Os casos de uso ideais incluem trailers, vans, galpões de jardim e pequenos nós de telecomunicações. Esses sistemas normalmente suportam menos de 2.000 watts de carga CA contínua. Você raramente verá um sistema de 12V alimentando infraestruturas domésticas pesadas.

A principal vantagem de um sistema de 12V é a enorme disponibilidade de dispositivos nativos de 12V DC. Os usuários podem operar cargas CC de baixa potência, como iluminação LED, ventiladores ou bombas de água para RV diretamente do banco de baterias. Isso ignora totalmente o processo de inversão, eliminando perdas de tara. A barreira de entrada para componentes de 12 V é geralmente mais baixa, tornando-os acessíveis para projetos de fim de semana e pequenas construções móveis.

No entanto, os sistemas de 12 V sofrem de graves gargalos de amperagem. Extrair 2.000 watts de um banco de 12 V requer mais de 160 amperes de corrente. Operar 250 A para uma carga um pouco maior requer fio de cobre 4/0 AWG. Este fio tem quase 2,5 centímetros de espessura, é incrivelmente rígido e caro. Tentar dobrar o cabo 4/0 em cantos apertados no compartimento da bateria de uma van é fisicamente difícil. A alta amperagem também causa queda significativa de tensão em distâncias curtas. Essa queda pode provocar desconexões de baixa tensão no seu equipamento, mesmo quando as baterias estão totalmente carregadas.

Sistemas 24V: o meio-termo moderado

O nível de 24 V serve como ponte entre as configurações móveis e a energia residencial total. Os casos de uso ideais incluem pequenas cabanas fora da rede, pequenas casas e oficinas remotas. Esses ambientes normalmente exigem entre 2.000 e 4.000 watts de energia contínua. Um sistema de 24 V aciona facilmente uma bomba de poço de 1/2 HP, um refrigerador residencial padrão e um micro-ondas simultaneamente. Ele atinge um equilíbrio, permitindo usar fio 2 AWG ou 1/0 AWG, que é muito mais fácil de terminar e rotear.

Mudar para 24 V reduz pela metade a amperagem em comparação com uma configuração de 12 V. Essa redução permite um dimensionamento mais eficiente do controlador de carregamento solar. Um único controlador MPPT de 60 A pode processar cerca de 800 watts de energia solar a 12V, mas pode processar 1.600 watts a 24V. Isso economiza espaço significativo em sua parede elétrica. Também permite cabos mais longos entre o banco de baterias e o inversor sem sofrer graves quedas de tensão. Ele serve como uma estratégia de base sólida para usuários que executam cargas médias.

A limitação de 24 V é a sua natureza de trampolim. Pode se tornar um beco sem saída se você decidir expandir sua infraestrutura. Se você deseja alimentar aparelhos pesados ​​de 240 V, como bombas de poços profundos, fogões elétricos ou condicionadores de ar centrais, 24 V será difícil. A amperagem sobe muito para componentes padrão, forçando você a usar hardware especializado.

Sistemas 48V: o padrão para energia em toda a casa

O nível de 48V é a linha de base indiscutível para propriedades residenciais em tempo integral. Se você precisar de um serviços pesados inversor de energia doméstico fora da rede para , deverá construir uma arquitetura de 48V. Esses sistemas suportam facilmente mais de 5.000 a 15.000 watts de carga contínua, alimentando residências modernas sem compromisso. A maioria das casas modernas requer energia de fase dividida de 240 V para operar ar condicionado central, secadores elétricos e bombas de poços profundos. Os inversores de 48 V são nativamente projetados para serem empilhados ou produzirem 240 V diretamente, fornecendo a enorme capacidade de surto necessária para essas cargas indutivas pesadas.

Esta tensão fornece eficiência máxima para aparelhos de alto consumo. Ele mantém a amperagem incrivelmente baixa. Por exemplo, extrair 5.000 watts a 48 V consome cerca de 104 amperes. Isso permite que você use tamanhos de fio padrão e gerenciáveis, como 2 AWG ou 1/0 AWG. Também permite uma integração mais segura do disjuntor CC. Controladores de carregamento de alta capacidade podem processar enormes painéis solares a 48 V, geralmente lidando com mais de 4.000 watts por controlador. Isso reduz drasticamente o número de componentes necessários em seu power wall.

Construir um banco de baterias de 48 V requer um investimento inicial maior em células de lítio ou blocos de chumbo-ácido. Você também precisa de equipamento de segurança DC especializado de alta tensão. Disjuntores CC e fusíveis classificados para sistemas de 48 V são estritamente necessários para evitar arcos elétricos, aumentando a complexidade da instalação inicial.

Dimensões de avaliação: combinando seu inversor solar fora da rede com suas necessidades

A avaliação das especificações do inversor requer uma compreensão clara de como a tensão escolhida afeta o desempenho. Você deve olhar além dos números de marketing e analisar como a unidade lida com o estresse elétrico no mundo real.

Capacidade Contínua vs. Capacidade de Surto

Seu sistema deve lidar com watts de funcionamento contínuo e watts de pico instantâneo. Cargas indutivas, como compressores de ar condicionado, bombas de poços e motores pesados, exigem um grande aumento de energia para serem iniciadas. Isso é conhecido como Amplificadores de Rotor Bloqueado (LRA). Você deve auditar esses watts iniciais com cuidado.

Certifique-se de que a tensão de entrada CC do inversor possa lidar com esse pico repentino de amperagem sem acionar seccionadoras de baixa tensão. Um sistema de 12 V experimentará uma queda severa de tensão durante uma partida pesada do motor. O inversor detecta esta queda e desliga para se proteger. Um sistema de 48V absorve esse pico muito melhor. A tensão mais alta mantém a estabilidade, permitindo que o inversor empurre a corrente CA necessária para iniciar o compressor sem colapsar o barramento CC.

Ao auditar seus requisitos de pico, siga estas etapas:

1. Identifique todos os aparelhos motorizados, incluindo refrigeradores, bombas de poço e unidades HVAC.
2. Localize a classificação LRA na placa de dados do aparelho.
3. Multiplique o LRA pela tensão operacional para encontrar a potência de pico de pico.
4. Verifique se a classificação de surto do seu inversor excede esse número por pelo menos 3 a 5 segundos.
5. Confirme se a taxa máxima de descarga do seu banco de baterias pode fornecer a amperagem CC necessária durante o evento de pico.

Consumo de energia ociosa (perda de tara)

Os inversores consomem energia simplesmente por serem ligados. Isso é chamado de consumo de energia ocioso ou perda de tara. Inversores maiores de 48 V, especialmente modelos de baixa frequência com enormes transformadores de cobre, apresentam maior consumo ocioso do que unidades pequenas de 12 V. Uma unidade resistente de 48 V pode consumir de 50 a 100 watts continuamente apenas para manter o painel CA energizado.

Essa compensação é necessária para a capacidade de toda a casa. Os componentes internos necessários para acionar uma bomba de poço requerem inerentemente mais energia para permanecerem magnetizados. Você deve levar em conta essa perda de tara em seus cálculos diários de energia. Se sua cabine ficar vazia por semanas, um grande inversor de 48V irá descarregar o banco de baterias mais rápido do que uma pequena unidade de 12V, a menos que você o desligue ou mantenha uma carga solar constante.

Dimensionamento da cadeia de painéis solares versus tensão da bateria

Você deve distinguir entre a tensão da cadeia fotovoltaica e a tensão da bateria. Os painéis solares modernos raramente são conectados em paralelo para combinar com a bateria. Em vez disso, eles são conectados em série para criar cadeias de alta tensão. Essas strings geralmente funcionam entre 150 V e 600 V CC. A alta tensão mantém a amperagem fotovoltaica baixa, permitindo que você use fio solar padrão 10 AWG para longos percursos do telhado até a sala de energia.

O controlador de carregamento MPPT pega essa energia solar de alta tensão e a reduz para corresponder ao seu banco de baterias. Um banco de baterias de 48 V permite que o controlador processe significativamente mais potência solar total dessas cadeias de alta tensão. Isso reduz o número de strings paralelas necessárias, elimina a necessidade de caixas combinadoras complexas e maximiza a eficiência do processo de conversão redutora.

Riscos de implementação e estratégias de mitigação

Projetar uma arquitetura fora da rede acarreta riscos físicos inerentes. Erros na seleção de tensão geralmente levam a graves riscos de segurança e dispendiosas substituições de hardware.

A armadilha dos sistemas de alta capacidade com “subvoltagem”

Muitos novatos tentam operar inversores de alta capacidade em bancos de baterias de baixa tensão para economizar dinheiro em baterias. Tentar operar um inversor solar off-grid de 5.000 W+ em um banco de baterias de 12 V cria graves riscos de incêndio. O sistema exigirá mais de 400 amperes de corrente contínua. Os terminais de bateria padrão não foram projetados para suportar esta carga térmica. As conexões aquecerão, oxidarão e eventualmente derreterão. A degradação do hardware acelera rapidamente nestas condições, anulando garantias e ameaçando a estrutura física da sua casa.

Química da bateria e queda de tensão

As baterias de chumbo-ácido apresentam queda de tensão significativa sob carga pesada em comparação com as baterias de fosfato de ferro-lítio. Se você operar um aparelho de alto consumo em um banco de chumbo-ácido de 12 V, a tensão poderá cair temporariamente de 12,6 V para 10,5 V. Essa queda repentina geralmente aciona o alarme de baixa tensão do inversor, causando desligamentos incômodos. A atualização para uma arquitetura de lítio de 48 V praticamente elimina esse problema. As células de lítio mantêm uma curva de tensão plana e a linha de base de 48 V garante que a amperagem permaneça baixa o suficiente para evitar quedas severas nos terminais da bateria.

Escalabilidade e o custo da atualização

Inversores e disjuntores CC são estritamente específicos de tensão. Um inversor de 12V não pode ser reprogramado para aceitar 48V. Deixar de preparar seu sistema para o futuro acarreta uma pesada penalidade financeira. Se você começar com 12 V e depois decidir atualizar para 48 V para ligar um ar condicionado, deverá substituir completamente o inversor. Você também deve substituir os controladores de carregamento solar, comprar novos disjuntores CC e reconfigurar completamente o banco de baterias. Sempre planeje sua projeção de carga de 5 anos, não apenas suas necessidades atuais de fim de semana.

Fiação, Fusível e Conformidade

As considerações do Código Elétrico Nacional para fiação CC são rigorosas. A corrente CC não cruza zero como a corrente CA, tornando os arcos CC extremamente difíceis de extinguir. Você deve usar disjuntores CC com classificação adequada. Os bancos de baterias de lítio de alta amperagem requerem fusíveis Classe T. As baterias de lítio podem descarregar milhares de amperes instantaneamente durante um curto-circuito. Os fusíveis ANL ou MEGA padrão irão formar um arco e não conseguirão interromper a corrente. Os fusíveis Classe T têm a classificação de interrupção necessária para interromper um curto-circuito catastrófico de lítio.

Tenha em mente estes padrões de conformidade e segurança:

• Sempre dimensione seus cabos CC para a corrente contínua máxima mais uma margem de segurança de 25%.
• Instale a proteção contra sobrecorrente o mais próximo fisicamente possível do terminal positivo do banco de baterias.
• Use cabo de soldagem de cobre puro de fio fino para operações CC de alta amperagem para garantir flexibilidade e máxima condutividade.
• Aperte todas as conexões dos terminais da bateria e do inversor de acordo com as especificações exatas do fabricante para evitar pontos quentes de alta resistência.

Conclusão

A finalização da sua arquitetura de energia fora da rede requer a correspondência do seu consumo diário de energia com a voltagem correta da bateria. A seleção do nível de tensão correto evita gargalos térmicos, reduz o dimensionamento dos cabos e garante que seu equipamento de inversão opere com segurança sob cargas pesadas.

Siga estas etapas imediatas para finalizar o design do seu sistema:

• Calcule sua carga CA simultânea máxima para determinar seus requisitos absolutos de potência de pico.
• Audite os amplificadores de rotor bloqueado de seus aparelhos motorizados mais pesados ​​para garantir que a tensão escolhida possa suportar o surto.
• Selecione 48 V como linha de base se seus cálculos de carga contínua excederem 4.000 watts ou se você planeja operar equipamentos de fase dividida de 240 V.
• Consulte um projetista de sistema solar qualificado para verificar o dimensionamento do fio, a proteção contra sobrecorrente e a compatibilidade do inversor com a bateria.

Perguntas frequentes

P: Posso usar um banco de baterias de 24 V com um inversor solar off grid de 48 V?

R: Não. Os inversores possuem janelas rígidas de tensão de entrada CC. Um inversor de 48 V não liga ou funciona com um banco de baterias de 24 V. Os componentes internos são enrolados fisicamente e programados para aceitar uma faixa de tensão específica. Você deve combinar a tensão do banco de baterias exatamente com a entrada nominal do inversor.

P: Por que os inversores maiores de energia doméstica fora da rede vêm apenas em 48V?

R: Os fabricantes usam 48 V para gerenciar a amperagem. Um inversor de 10.000 W funcionando a 12 V consumiria mais de 800 amperes. Este nível de corrente é impraticável e altamente inseguro para fiação, terminais e disjuntores padrão. O uso de 48 V mantém a amperagem baixa, reduzindo o calor e permitindo componentes elétricos padrão e seguros.

P: Um carregador inversor fora da rede carrega baterias na mesma voltagem que usa para inverter?

R: Sim. A unidade requer um banco de baterias compatível para consumir energia CC para inversão e fornecer energia CC para carregamento quando conectada a um gerador CA. O circuito interno utiliza o mesmo barramento CC para os processos de inversão e retificação.

P: É melhor conectar baterias de 12 V em série para um inversor de 48 V ou comprar uma bateria nativa de 48 V?

R: As baterias nativas de servidor para montagem em rack de 48 V são geralmente superiores. Eles oferecem monitoramento BMS integrado otimizado para inversores de 48V. A fiação de baterias de 12 V em série requer um balanceamento rigoroso das células. Se um bloco de 12 V se degradar, ele causará gargalos em toda a cadeia de 48 V, levando à instabilidade do sistema e à redução da capacidade.

P: Como a tensão da bateria afeta o tamanho do meu controlador de carregamento solar?

R: Tensões de bateria mais altas permitem que um único controlador de carregamento processe mais potência solar total. Um controlador MPPT de 60 A pode lidar com cerca de 800 W de entrada solar a 12 V, mas pode processar mais de 3.200 W a 48 V. Isso reduz drasticamente o número de controladores necessários para grandes arrays.

P: O que acontece se a tensão da bateria cair muito enquanto o inversor estiver funcionando?

R: O inversor atingirá o limite de desconexão de baixa tensão (LVD) e desligará automaticamente. Este mecanismo de segurança protege o banco de baterias contra descarga excessiva e danos químicos permanentes. O inversor permanecerá desligado até que a tensão da bateria volte a atingir um limite de reconexão seguro.
