Um inversor fotovoltaico é um dispositivo eletrônico que converte a eletricidade de corrente contínua (CC) dos painéis solares em eletricidade CA utilizável. Pense nisso como o cérebro do seu sistema solar. Ele gerencia a conversão, otimiza a produção e mantém tudo funcionando com segurança. Este componente torna a energia solar utilizável para sua casa e para a rede.
O inversor é a parte essencial do sistema fotovoltaico. Sem ele, você não poderá usar a energia dos seus painéis. A finalidade do inversor vai além da conversão. Ele também monitora o desempenho, protege contra falhas e maximiza a produção do seu array fotovoltaico.
Os inversores modernos executam esta função automaticamente. Eles rastreiam o ponto de potência máximo para aumentar a colheita de energia. Esses inversores também gerenciam o fluxo de corrente fotovoltaica e a conformidade da rede.
Um inversor fotovoltaico transforma a corrente contínua dos painéis solares em corrente alternada utilizável.
O inversor monitora o desempenho do seu sistema e protege contra falhas na rede.
O Maximum Power Point Tracking (MPPT) ajuda seus painéis a produzir mais energia.
Os inversores string funcionam bem para telhados simples; os microinversores lidam melhor com a sombra.
Combine o tamanho do inversor com o seu painel solar e siga os códigos elétricos locais.
Fonte da imagem: pexels
Um inversor fotovoltaico é um componente crítico que converte a saída CC variável em CA compatível com a rede. Você pode ouvir os especialistas chamá-lo de cérebro do sistema solar. Este rótulo é adequado porque o inversor gerencia a conversão e fornece supervisão para todo o conjunto. A definição permanece simples: ela transforma a corrente contínua gerada pelos módulos fotovoltaicos na corrente alternada necessária aos aparelhos domésticos.
O processo de conversão começa quando o seu painel solar produz corrente contínua. Esta corrente contínua flui para o inversor. Interruptores eletrônicos dentro do dispositivo , como transistores ou MOSFETs, controlam rapidamente o fluxo de corrente. Esta ação gera uma série de pulsos. O inversor então varia a largura de cada pulso para simular uma forma de onda senoidal. Esta técnica é chamada de modulação por largura de pulso . A saída pulsada passa por um circuito de filtro para suavizar a forma de onda e remover ruído de alta frequência. Os transformadores também podem ajustar a tensão para atender aos padrões da rede CA.
A entrada DC é comutada milhares de vezes por segundo. Os pulsos resultantes se combinam em uma saída senoidal que combina a tensão e a frequência da rede. Os filtros suavizam a forma de onda antes que ela seja alimentada na grade. Este método oferece conversão CA de alta qualidade, controle de tensão e corrente de saída, distorção harmônica reduzida, eficiência aprimorada e sincronização de rede estável.
Um inversor fotovoltaico conectado à rede difere de um inversor convencional em vários aspectos importantes. A tabela abaixo mostra essas diferenças.
Aspecto | Inversor fotovoltaico conectado à rede | Inversor Convencional |
|---|---|---|
Frequência e tensão de saída | Sincroniza a frequência e a tensão de saída com a rede conectada | Não é possível sincronizar com a grade |
Correspondência de forma de onda CA | Corresponde com precisão à fase e à tensão da forma de onda CA da onda senoidal da rede | Não realiza correspondência de forma de onda de grade |
Inteligência operacional | Possui inteligência de processamento para determinar quando o fornecimento de energia é necessário e sincroniza a energia da rede com o fornecimento de energia | Funciona sozinho e não se coordena com a energia da rede |
Destino de conexão | Trabalha junto com a rede elétrica para fornecer energia onde necessário | Conecta-se apenas aos eletrodomésticos da casa |
Os sistemas fotovoltaicos precisam de inversores porque residências e empresas funcionam com corrente alternada. A saída CA do seu inversor deve atender a padrões específicos. Para sistemas residenciais, a tensão de entrada CC típica atinge o máximo de 600V , limitada pela NEC 690.7(C) para residências unifamiliares e bifamiliares. A faixa operacional geralmente fica entre 500V e 600V. A matriz real Voc, corrigida a frio, deve permanecer abaixo do limite de 600V. No lado CA, você verá 120V, 208V ou 240V. O padrão dominante para residências autônomas é 240V monofásico. Quase todos os inversores acima de 3 kW utilizam esta tensão.
Os padrões de conexão à rede também moldam a função do inversor. IEEE 1547-2018 define requisitos técnicos e de interoperabilidade abrangentes para interconectar DERs, incluindo energia solar fotovoltaica, com sistemas de energia elétrica de área. Este padrão cobre métricas de desempenho, condução, comunicações, testes e segurança. Aplica-se a DERs de até 10 MVA. A UL 1741 SB garante que os DERs atendam aos requisitos de passagem e comunicação da IEEE 1547-2018. A IEEE 519 define limites de distorção harmônica que os DERs devem cumprir para evitar a degradação da qualidade da energia local.
Os fabricantes de inversores escolhem qual Suplemento (SA ou SB) certificar seus equipamentos conforme julgarem adequado e conforme o mercado exigir. A intenção do documento de revisão do Suplemento SB é resultar num entendimento e aplicação comum dos novos requisitos para maximizar a consistência na resposta do DER aos eventos da rede.
O processo de conversão é importante porque determina se a energia solar pode realmente alimentar suas luzes, eletrodomésticos e eletrônicos. Sem a conversão adequada, a corrente contínua dos seus painéis permanece inutilizável para a sua casa.
Além da conversão básica, um inversor fotovoltaico também controla e monitora o sistema de energia solar. Otimiza o desempenho e garante segurança . A principal função de um inversor vai muito além de transformar corrente contínua em corrente alternada. Você descobrirá que esses dispositivos atuam como gerenciadores centrais de todo o seu conjunto.
Rastreamento de ponto de potência máximo , ou MPPT, é a função do inversor que extrai a maior potência de seus módulos fotovoltaicos. O inversor ajusta continuamente o ponto de operação dos seus módulos solares para rastrear o ponto de potência máxima. Este ponto muda com a irradiação e a temperatura. O inversor utiliza um sistema de controle eletrônico com conversor DC/DC para variar a carga. Isso mantém o produto de corrente e tensão em seu pico. Algoritmos permitem rastreamento em tempo real com ajustes rápidos. Comparado aos controladores PWM, o MPPT pode extrair mais energia. Na prática, o MPPT aumenta o rendimento energético dependendo da localização, do clima e da configuração do sistema.
Global MPPT refere-se à capacidade de um inversor de varrer a curva IV do conjunto dentro de seus limites de tensão operacional. Isso encontra o ponto de potência máximo global. A maioria dos inversores residenciais modernos suporta MPPT global porque o sombreamento de árvores e obstruções é comum. Grandes inversores comerciais e centrais podem não incluir esta funcionalidade porque geralmente não é esperado sombreamento significativo. Os inversores solares tradicionais realizam MPPT para todo o conjunto. A mesma corrente ditada pelo inversor flui através de todos os módulos em uma sequência em série. Como diferentes módulos podem ter diferentes curvas IV e diferentes MPPs devido à tolerância de fabricação ou sombreamento parcial, o MPPT em nível de matriz pode fazer com que alguns módulos operem abaixo de seu MPP. Isso reduz a eficiência. Em vez disso, os MPPTs podem ser implantados para módulos individuais. Isso permite que cada módulo opere com eficiência máxima, apesar de sombreamento irregular, sujeira ou incompatibilidade elétrica.
Os inversores fotovoltaicos modernos são equipados com recursos de monitoramento integrados . Eles se conectam a uma rede local ou à Internet. Isso permite o rastreamento remoto do desempenho por meio de um portal da web ou aplicativo móvel. Esse monitoramento digital fornece dados em tempo real sobre produção de energia, desempenho do sistema e possíveis problemas. Ele ajuda a garantir a operação ideal e detectar anomalias ou quedas de desempenho. A maioria dos inversores apresenta indicadores físicos, como telas ou luzes LED. Eles mostram status operacional, condições de falha e métricas de desempenho. Você pode diagnosticar problemas rapidamente sem conhecimento técnico avançado.
A segurança é outro papel crítico. A proteção anti-ilhamento é um recurso de segurança comumente exigido. Ele desativa os inversores fotovoltaicos quando a rede entra em condição ilhada. Esta proteção é necessária para UL1741 / IEEE 1547. De acordo com a seção 4 da IEEE 1547, uma Área EPS deve ser desenergizada dentro de dois segundos após a formação de uma ilha. A proteção passiva anti-ilhamento monitora a tensão e a frequência. A proteção ativa anti-ilhamento varia a produção de potência reativa para ajudar a desestabilizar a ilha e acelerar a sua dissolução. Os inversores conectados à rede monitoram continuamente a tensão e a frequência da rede para detectar anormalidades que indiquem interrupção ou instabilidade da rede. Quando são detectadas anomalias, o inversor desliga-se imediatamente da rede para evitar o funcionamento independente. Isto protege os trabalhadores dos serviços públicos de linhas energizadas perigosas e evita a operação ilhada que poderia desestabilizar a rede elétrica.
Fonte da imagem: unsplash

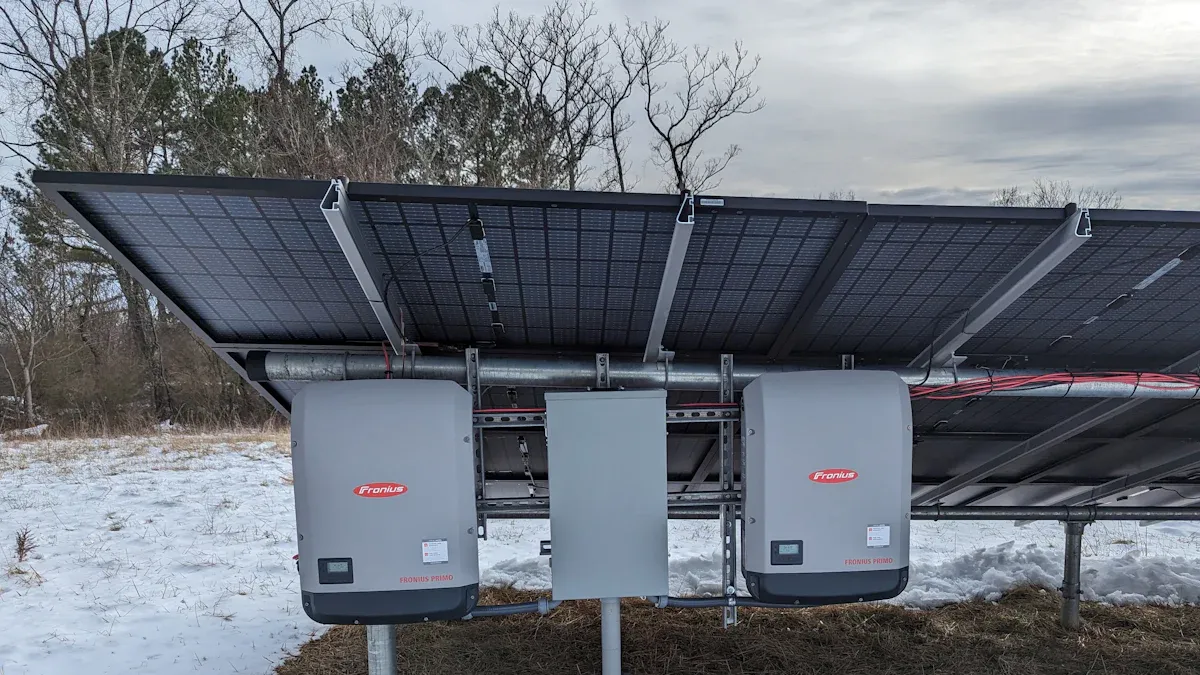

Você encontrará vários designs no mercado hoje. Cada tipo se adapta a um layout de telhado, orçamento e meta energética diferentes. As três categorias principais são inversores string, microinversores e inversores híbridos . Um quarto tipo, o inversor central, atende usinas de grande escala.
Um inversor string conecta vários módulos fotovoltaicos em série . Este projeto combina corrente contínua de alta tensão antes da conversão. Um painel solar de baixo desempenho arrasta toda a cadeia , porque a mesma corrente flui através de cada módulo. Um microinversor resolve esse problema. Ele é montado embaixo de cada painel e converte CC em CA na fonte. Cada unidade realiza o rastreamento do ponto de potência máxima de forma independente, de modo que sombra ou sujeira em um painel não reduza a produção dos demais.
A tabela abaixo compara essas duas opções.
Tipo de inversor | Vantagens | Desvantagens |
|---|---|---|
Inversor de cordas | Baixo custo; design simples; fácil de solucionar | Um erro afeta todo o sistema; expansão difícil; vida útil curta |
Microinversor | Desempenho de painel independente; monitoramento integrado; fácil expansão; Garantia de 25 anos | Difícil de reparar; caro; mais pontos de falha |
O custo geralmente decide a escolha. Um sistema string de 10 kW acarreta um custo de inversor instalado de US$ 1.500 a US$ 2.500 . Um sistema microinversor do mesmo tamanho acrescenta US$ 0,30 a US$ 0,50 por watt, ou cerca de US$ 3.000 a US$ 5.000 a mais. Após o ITC federal de 30%, a diferença diminui para cerca de US$ 2.100 a US$ 3.500. Os inversores string também oferecem garantias mais curtas, cerca de 12 anos versus 25 anos, e normalmente precisam de substituição perto do ano 13 a um custo de US$ 1.500 a US$ 3.000 com mão de obra. Ao longo de uma vida útil completa de 25 anos, os microinversores podem atingir a paridade de custos para a maioria das instalações, especialmente onde a sombra é comum.
Um inversor híbrido combina geração solar, armazenamento de bateria e energia da rede em uma unidade. Ele converte CC em CA para sua casa e pode converter CA da rede novamente em CC para carregar a bateria. Esta função bidirecional oferece energia de reserva durante interrupções e maior independência energética. O dispositivo também regula a produção solar variável e rastreia os pontos de potência máxima para maximizar a eficiência de carregamento. Os sistemas modernos de energia solar e armazenamento favorecem cada vez mais esse design.
Os inversores centrais lidam com uma escala totalmente diferente. Eles usam uma arquitetura centralizada de alta densidade de potência e capacidade de processamento de milhares de painéis. Essas unidades são construídas para conversão em nível de megawatt . Projetos em escala de serviços públicos são a aplicação mais comum atualmente. Grandes projetos comerciais e pequenos projetos de serviços públicos de apenas alguns anos atrás também dependem deles. Um inversor central proporciona economias de escala substanciais, o que explica o seu domínio no mercado de serviços públicos.
Sua escolha entre esses tipos determina o desempenho, o custo e a capacidade de expansão futura. Um telhado sombreado com múltiplas orientações aponta para microinversores. Um telhado transparente com um orçamento apertado favorece um design em corda. Os planos de backup de bateria tornam uma unidade híbrida a escolha prática.
O dimensionamento começa com a relação entre o seu array e o inversor. A relação CC-CA , também chamada de relação de carga do inversor, expressa quanta capacidade do painel solar é conectada em relação à saída CA do inversor. Como os módulos fotovoltaicos raramente atingem o pico de saída nominal simultaneamente, a capacidade nominal do conjunto normalmente excede a capacidade do inversor em pelo menos 10% . Uma proporção de 1,1 a 1,3 é considerada saudável para aplicações residenciais. Razões acima de 1,5 correm o risco frequentes de cortes , onde os painéis produzem mais energia do que o inversor pode suportar.
Para calcular esta relação, multiplique o número de painéis pela sua produção máxima em watts para obter o tamanho DC. Em seguida, multiplique o número de inversores pela sua saída de pico para obter o tamanho CA. Divida DC por AC para encontrar sua proporção. Para regiões com sombreamento parcial ou dias nublados frequentes, uma proporção de 1,25:1 funciona bem. Isso garante que os inversores operem próximo ao potencial máximo sem despesas desnecessárias.
Fator | Explicação |
|---|---|
Relação DC para AC | O tamanho da matriz é ligeiramente superior à classificação do inversor; 1,1 a 1,3 é saudável |
Regulamentos de rede | As regras locais podem restringir a capacidade AC alimentada na rede |
Correntes de surto | Adicione cerca de 50% mais capacidade para surtos de inicialização |
Capacidade MPPT | Deve ser suficiente para interagir com seus módulos fotovoltaicos |
O serviço elétrico da sua casa determina qual tipo de inversor você precisa. Os inversores monofásicos requerem alimentação monofásica com dois fios: ativo e neutro. Os inversores trifásicos necessitam de quatro fios: três ativos e um neutro. A maioria das novas casas usa energia monofásica. Casas maiores e propriedades mais antigas geralmente têm serviço trifásico. Para residências monofásicas, o tamanho máximo do inversor é normalmente de 5 kW , embora isso varie de acordo com o estado. As casas trifásicas não enfrentam limites rigorosos, mas as instalações acima de 5 kW muitas vezes precisam de aprovação caso a caso.
Os códigos regionais moldam a sua instalação. O Código Elétrico Nacional, ou NEC, serve como código primário para sistemas fotovoltaicos. O Artigo 690 da NEC cobre sistemas solares fotovoltaicos e inclui requisitos de desligamento rápido. O Artigo 705 da NEC aborda fontes de produção de energia interconectadas e afeta onde os inversores se conectam em relação à desconexão do serviço principal. Os códigos de incêndio também afetam o layout físico. O Código Internacional de Incêndios exige caminhos perimetrais nos telhados. Essas regras variam de acordo com o local, portanto consulte a autoridade local antes de finalizar seu projeto.
Um inversor fotovoltaico transforma corrente contínua em corrente alternada. Este dispositivo também atua como o cérebro e o coração do seu sistema. Ele monitora o desempenho, gerencia a segurança e maximiza a produção de energia todos os dias.
Sua escolha entre os tipos de inversores determina o desempenho, o custo e a capacidade de expansão futura. Inversores string, microinversores e unidades híbridas atendem, cada um, a necessidades diferentes. Um modelo híbrido suporta armazenamento de bateria posteriormente. Um design de cordas economiza dinheiro agora.
Consulte um instalador certificado. Esse especialista avalia o layout do telhado, o sombreamento e as metas de energia. O dimensionamento adequado evita problemas.
Agora que você entende o que é um inversor fotovoltaico e como funciona, está pronto para tomar uma decisão informada para sua jornada solar.
Os inversores string normalmente precisam ser substituídos por volta do ano 13. Se o seu sistema perder potência ou exibir códigos de falha, verifique seu inversor. Você pode precisar de uma nova unidade para restaurar a produção total de PV.
O sombreamento em um painel reduz a corrente para todo o string ao usar inversores de string . A energia do seu sistema cai porque os inversores não conseguem otimizar cada painel de forma independente. Os projetos de microinversores evitam isso.
O Maximum Power Point Tracking ajusta o ponto de operação dos seus painéis fotovoltaicos. Ele extrai o máximo de energia possível sob luz solar e temperatura variadas. Seu sistema ganha mais energia em comparação com projetos sem MPPT.
