Seus painéis solares geram eletricidade, mas sua casa funciona com corrente alternada. Um inversor solar preenche essa lacuna. Pense no inversor como um tradutor de idiomas entre seus painéis e seus aparelhos.
Essa conversão de CC para CA acontece constantemente ao longo do dia. Cada inversor de energia executa a mesma tarefa essencial, embora os designs variem. O princípio de funcionamento do inversor solar depende de comutação eletrônica rápida em vez de peças mecânicas. Todos os inversores compartilham esta abordagem fundamental.
Compreender como os inversores convertem CC em CA ajuda você a apreciar seu sistema. Mas o que exatamente acontece dentro do equipamento? Vamos examinar passo a passo a mecânica dessa transformação da eletricidade.
Os inversores solares convertem a energia CC dos painéis em energia CA para sua casa.
Os inversores usam comutação e filtragem rápidas para criar CA limpa e compatível com a rede.
Os microinversores superam os inversores string em telhados sombreados, aumentando o rendimento energético.
Escolha um inversor com base no layout e sombreamento do seu telhado para maximizar a economia.
Compreender a eficiência do inversor ajuda você a selecionar um sistema que forneça mais energia utilizável.
A corrente contínua flui consistentemente em uma direção sem alterar a polaridade. Seus painéis solares produzem esse tipo de energia porque a luz solar estimula os elétrons a se moverem em um caminho único e constante dentro das células fotovoltaicas. As baterias também armazenam energia como CC . Pense em DC como um fluxo constante de água fluindo através de um cano – pressão constante, direção constante.
Corrente contínua (CC) é a corrente elétrica que flui consistentemente em uma direção. Isto é o que os painéis solares produzem e o que as baterias armazenam.
O desafio do DC surge quando você precisa movê-lo através de distâncias. Os primeiros pioneiros da eletricidade enfrentaram esse problema na década de 1880. O engenheiro suíço René Thury desenvolveu um sistema DC de alta tensão, mas nunca ganhou força. O custo provou ser muito alto e não existia nenhum método economicamente viável para reduzir a tensão CC para aplicações de usuário final, como iluminação. A CA, por outro lado, poderia se transformar facilmente entre os níveis de tensão.
A corrente alternada inverte a direção periodicamente. Essa característica simples fez da CA a espinha dorsal da distribuição de energia residencial. Em 1885, a equipe ZBD inventou o transformador de núcleo fechado, que eliminou as perdas por correntes parasitas e tornou práticos os sistemas de distribuição conectados em paralelo. Em 1886, William Stanley demonstrou um sistema AC em Great Barrington, Massachusetts, aumentando a tensão para 3.000 V para transmissão e para 500 V para uso. O momento decisivo chegou quando a Westinghouse ganhou o contrato para a barragem hidroeléctrica das Cataratas do Niágara, concluída em 1896 , transmitindo energia CA para Buffalo e selando o declínio da corrente contínua.
A CA é benéfica para as residências porque os transformadores podem aumentar a tensão para uma transmissão eficiente de longa distância e diminuí-la para uso doméstico seguro . Muitos motores domésticos – refrigeradores, condicionadores de ar, ventiladores – são projetados especificamente para CA, proporcionando torque e eficiência consistentes . A infra-estrutura de rede existente também funciona com CA, pelo que a sua casa liga-se directamente a esta fonte de alimentação estabelecida.
Curiosamente, a DC encontrou nova vida nas linhas de transmissão de alta tensão. Os sistemas HVDC transportam energia por longas distâncias com perdas menores que os sistemas AC , especialmente para cabos submarinos . No entanto, sua casa ainda depende de AC. Seu inversor conecta esses dois mundos, convertendo a saída CC de seus painéis na CA exigida por seus aparelhos. Compreender essa diferença ajuda você a entender por que toda instalação solar precisa dessa etapa de conversão.

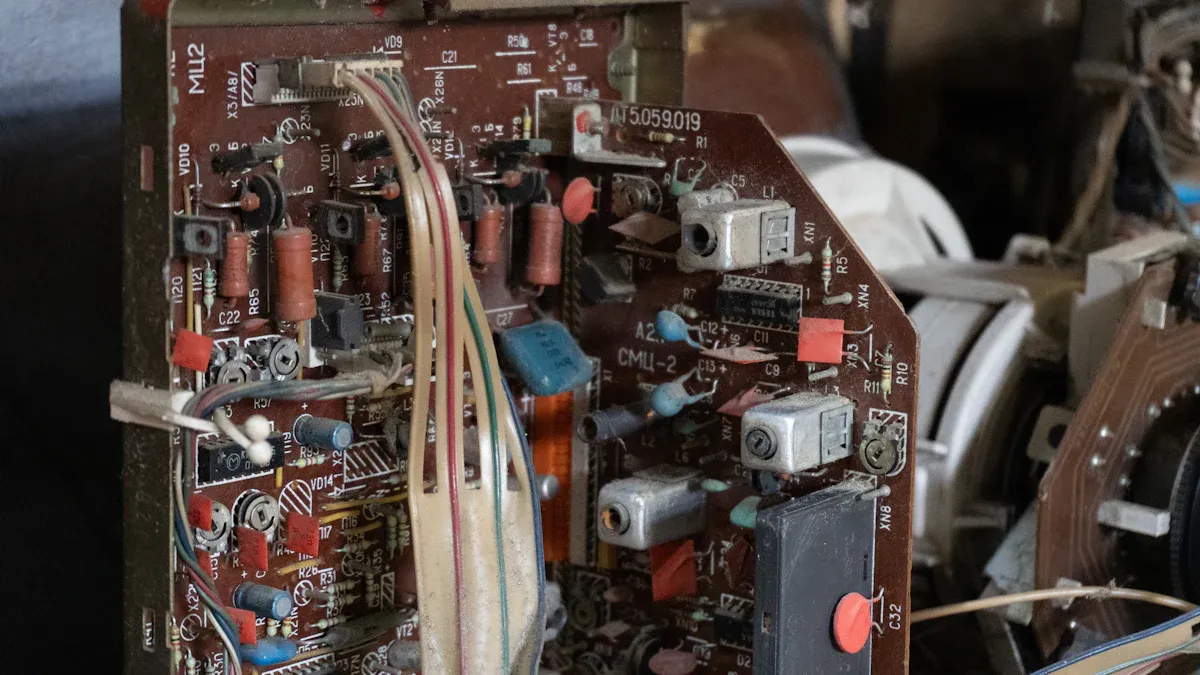

Fonte da imagem: unsplash
O princípio de funcionamento do inversor solar fica claro quando você examina seus componentes internos. Essas peças trabalham juntas para transformar a energia constante de seus painéis na corrente alternada de que sua casa precisa.
A principal função de um inversor de energia é converter CC em CA rapidamente. Ele usa transistores especializados chamados IGBTs ou MOSFETs . Esses componentes atuam como switches de estado sólido ultrarrápidos, sem quaisquer peças físicas móveis. Um retificador converte AC em DC . Um inversor executa a função oposta. É necessária eletricidade CC constante e cria uma saída de corrente alternada.
O circuito da ponte H controla esse processo de comutação. Ele contém quatro transistores dispostos em uma configuração específica. O circuito energiza um par para criar um fluxo de corrente positivo. Em seguida, desenergiza esse par e energiza o par oposto para criar um fluxo de corrente negativo. Esta comutação rápida inverte a polaridade CC muitas vezes por segundo. Este método produz uma onda quadrada bruta , que é uma aproximação aproximada da potência CA.
Este processo de conversão é eficiente, mas não perfeito. A eficiência do inversor depende da carga aplicada. Inversores de alta qualidade alcançam eficiência de 95% a 98% em condições ideais. No entanto, abaixo de 10% a 15% da potência, a eficiência cai devido a perdas fixas em espera. A eficiência máxima descreve o desempenho no nível de produção ideal. As classificações de eficiência CEC e europeias fornecem uma média ponderada que reflete melhor o desempenho no mundo real em vários níveis de energia durante um dia solar típico.
Para um painel solar usando um inversor com eficiência de 95%, a saída CA utilizável é igual a 5.000 W vezes 0,95. Este cálculo fornece 4750 W de potência utilizável. Os 250 W restantes são dissipados como calor, em vez de se tornarem eletricidade utilizável para sua casa.
A eletricidade DC dos seus painéis solares entra no estágio de entrada do inversor. Um inversor string recebe uma tensão combinada mais alta, enquanto um microinversor suporta uma tensão mais baixa por painel. Esta tensão de entrada pode variar. Um conversor DC-DC dentro do inversor aumenta ou ajusta a tensão para o nível ideal para o circuito de comutação.
A intensidade da luz solar muda ao longo do dia devido às nuvens, à luz da manhã e ao calor da tarde. O inversor maximiza a colheita de energia usando o Maximum Power Point Tracking (MPPT) . MPPT é um algoritmo que varre continuamente a tensão operacional. Encontra o ponto exato onde os painéis produzem mais energia. Ele mantém esse ponto à medida que as condições mudam. Um sistema MPPT pode extrair significativamente mais energia durante um dia do que um sistema sem esta capacidade de rastreamento.
Os inversores string modernos possuem múltiplas entradas MPPT independentes. Isto permite conectar painéis em diferentes orientações do telhado. Microinversores e otimizadores de energia executam MPPT no nível do painel individual para obter a melhor granularidade.
Depois que os transistores criam a onda quadrada CA bruta, os componentes indutivos e capacitivos filtram o sinal. Capacitores e indutores suavizam as arestas. Este processo de filtragem molda a saída em uma onda senoidal limpa no padrão de frequência da rede na América do Norte.
O inversor também sincroniza sua saída com a rede. Ele corresponde perfeitamente à frequência e tensão CA. Essa sincronização permite que você devolva o excesso de energia à concessionária. Se a rede falhar, o inversor desliga-se automaticamente da rede para evitar retroalimentação perigosa. Este recurso de segurança é chamado de anti-ilhamento. Ele protege os trabalhadores de serviços públicos que possam estar consertando as linhas.

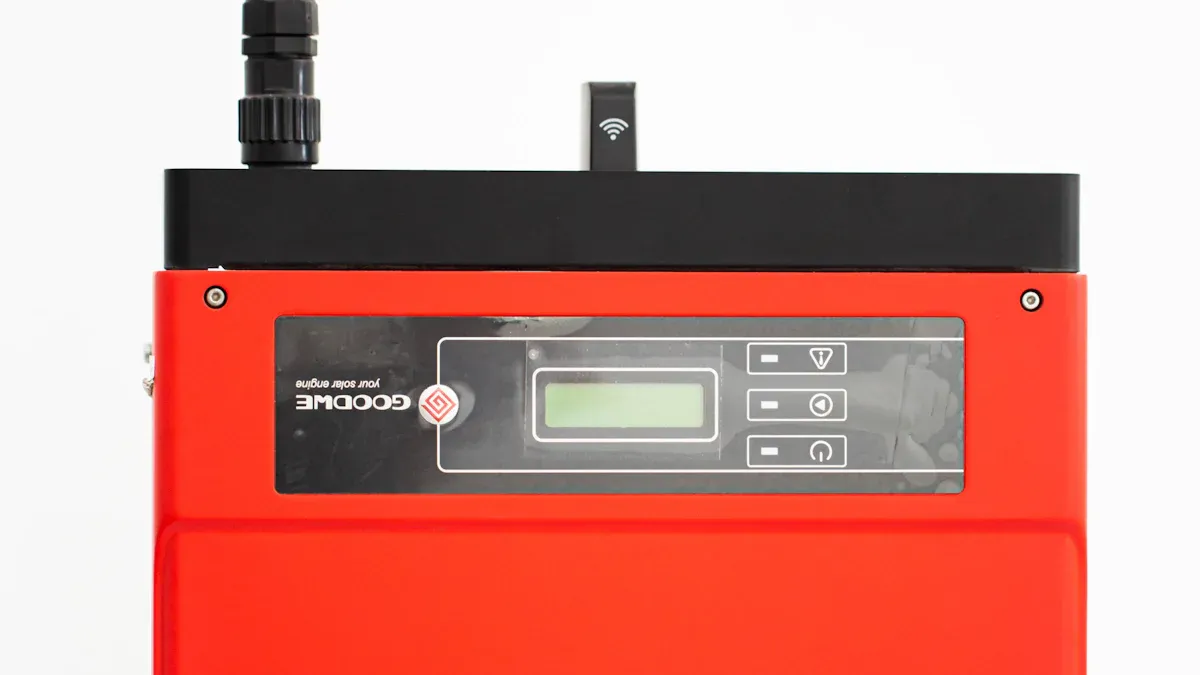

Fonte da imagem: unsplash
Agora você verá exatamente como o princípio de funcionamento do inversor solar se desenvolve dentro da unidade. O processo acontece em duas fases distintas: comutação rápida e filtragem de forma de onda. Cada fase desempenha um papel crítico na produção de energia limpa e utilizável para sua casa.
O coração de cada inversor de potência é o seu circuito de comutação. Este circuito usa transistores como interruptores eletrônicos sem partes móveis. Dois tipos principais de transistores dominam o mercado: MOSFETs e IGBTs. Os MOSFETs comutam extremamente rápido, tornando-os ideais para sistemas menores. Os IGBTs suportam tensões e correntes mais altas, sendo adequados para instalações ligadas à rede. Ambos os tipos têm a mesma finalidade: abrem e fecham circuitos para reverter a direção do fluxo CC.
A sequência de comutação segue um padrão preciso:
O controlador envia sinais para fechar os interruptores 1 e 4, permitindo que a corrente flua em uma direção através do circuito.
O controlador então abre essas chaves e fecha as chaves 2 e 3, forçando a corrente a fluir na direção oposta.
Este padrão alternado se repete em uma frequência definida, produzindo corrente alternada no padrão de frequência da rede para sua região.
Dentro de cada ciclo, o controlador pulsa rapidamente os interruptores várias vezes, variando a largura do pulso para moldar a forma de onda de saída.
Os transistores, parte do inversor, funcionam para alterar a polaridade em alta frequência para que seja obtida uma forma de onda pulsada (tensão).
Essa técnica de pulsação, chamada modulação por largura de pulso, cria um sinal CA bruto. A saída bruta se assemelha a uma série de etapas retangulares, em vez de uma curva suave. Esse sinal áspero não pode alimentar seus aparelhos com segurança. Ele precisa de refinamento antes de chegar aos seus pontos de venda.
O sinal pulsado bruto entra em um estágio Este filtro combina indutores e capacitores que trabalham juntos para suavizar a forma de onda. Os indutores resistem a mudanças repentinas na corrente, agindo como um volante que equilibra as flutuações rápidas. Os capacitores armazenam e liberam carga, preenchendo as lacunas entre os pulsos. Juntos, esses componentes bloqueiam os pulsos de comutação de alta frequência e permitem a passagem apenas do componente de onda senoidal de baixa frequência. de filtro passa-baixa .
O processo de filtragem oferece vários benefícios importantes :
A supressão harmônica reduz componentes indesejados de alta frequência que distorcem a forma de onda.
A redução de ruído minimiza o zumbido audível dos aparelhos.
A estabilização de tensão suaviza as flutuações, protegendo o equipamento contra picos ou quedas.
O fator de potência aprimorado otimiza a eficiência energética para uma produção mais limpa e estável.
Após a filtragem, o inversor produz uma onda senoidal pura que corresponde à qualidade da energia da rede. Um inversor conectado à rede bem projetado normalmente atinge baixa distorção harmônica total sob condições operacionais padrão, adequado para quase todos os aparelhos.
A tensão de saída do inversor corresponde aos requisitos da sua casa. O inversor regula esta tensão internamente, aumentando a partir da entrada CC inferior, mantendo a saída estável mesmo durante condições de surto, como partidas de motores.
Todo esse processo de conversão acontece continuamente ao longo do dia. Seu inversor monitora a rede, sincroniza sua saída e fornece eletricidade CA limpa que seus aparelhos podem usar. A eletricidade CC dos seus painéis torna-se energia utilizável através desta elegante combinação de comutação de alta velocidade e filtragem precisa.
O sistema elétrico da sua casa funciona com corrente alternada. Os construtores projetaram dessa forma porque os transformadores podem aumentar a tensão para transmissão e diminuí-la para uso seguro. Essa vantagem tornou o AC o padrão universal para fornecimento de energia. Muitos aparelhos modernos utilizam corrente contínua internamente. Lâmpadas LED e laptops convertem corrente alternada em CC dentro de suas fontes de alimentação. Mas eles aceitam corrente alternada na tomada porque a concessionária a fornece. Cargas simples, como aquecedores, usam corrente alternada diretamente.
Os motores tradicionais em ventiladores, refrigeradores e bombas também funcionam com corrente alternada. Esses motores dependem de indução eletromagnética . Quando o estator recebe corrente alternada, gera um campo magnético rotativo. Este campo induz tensão nos enrolamentos do rotor, criando torque que converte energia elétrica em rotação. Os motores CA monofásicos são padrão em dispositivos domésticos porque são simples e baratos.
Seu inversor deve atender às especificações da rede elétrica. Os padrões limitam a distorção harmônica total da tensão no ponto de acoplamento comum para garantir a qualidade da energia . A conformidade é importante onde o seu sistema se conecta ao utilitário. Isso garante que seu equipamento solar não distorça a qualidade da energia da rede. Os padrões de interconexão exigem inversores modernos para suportar a estabilidade. Esses padrões exigem regulação de frequência, onde seu inversor ajusta a saída para manter a frequência da rede. Eles também exigem controle de tensão e gerenciamento de potência reativa. Os inversores ligados à rede participam de programas de resposta à demanda, ajustando a produção com base nas necessidades em tempo real. Contribuem ativamente para a estabilidade, em vez de apenas fornecerem eletricidade. Sua casa funciona com CA, portanto seu sistema deve fornecer essa forma de onda. Este processo fornece eletricidade limpa às suas tomadas.
Você tem duas opções principais para o painel solar doméstico: inversores string e microinversores. Cada abordagem lida com a conversão CC para CA de maneira diferente, e essa diferença molda o desempenho, o custo e a experiência de manutenção do seu sistema.
Um inversor string conecta vários painéis em série, como luzes de Natal em um circuito. Todos os painéis alimentam sua eletricidade CC em uma unidade central, normalmente montada perto do painel elétrico. Este design mantém seu investimento inicial mais baixo. No entanto, isso cria uma vulnerabilidade: se um painel sofrer sombreamento ou acúmulo de poeira, a saída de toda a string cai para corresponder ao painel mais fraco. Este “efeito de luz de Natal” pode reduzir significativamente a saída do sistema em condições de incompatibilidade.
Os microinversores são conectados diretamente abaixo de cada painel. Cada unidade converte CC em CA independentemente na fonte. Esta arquitetura distribuída significa que o sombreamento em um painel afeta apenas esse painel. Seus outros painéis continuam produzindo em plena capacidade. Os microinversores também fornecem monitoramento em nível de painel , para que você possa identificar exatamente qual unidade apresenta desempenho inferior. A compensação vem em custo e facilidade de manutenção.
Recurso | Inversor de cordas | Microinversor |
|---|---|---|
Instalação | Centralizado e fácil acesso | Sob cada painel, é necessário acesso ao telhado |
Impacto de sombreamento | String inteira restrita | Somente painel afetado foi impactado |
Rendimento energético | Linha de base | Maior sob sombreamento parcial |
Prêmio de custo | Menor custo por watt | Maior por watt |
Garantia | Mais curto | Mais longo |
Impacto da falha | Desligamento total do sistema | O resto da matriz continua |
Para um sistema típico, essa diferença de custo se traduz em um prêmio inicial significativo para microinversores. Após o crédito tributário federal, o custo adicional é reduzido.
As características do seu telhado devem orientar a sua decisão. Um simples e sem sombra telhado , com painéis voltados para uma direção, combina perfeitamente com um inversor string. Você economiza dinheiro sem sacrificar o desempenho. Telhados complexos com múltiplas orientações exigem microinversores. Os painéis nas faces leste, oeste e sul operam de forma independente, maximizando a colheita total.
Considere os otimizadores de potência como um caminho intermediário. Esses dispositivos são conectados a cada painel, proporcionando otimização CC no nível do painel, mas ainda alimentam um inversor de string central. Você ganha resiliência ao sombreamento parcial a um custo menor do que os microinversores completos.
Suas preferências de monitoramento também são importantes. Os inversores string reportam apenas dados de nível de sistema. Os microinversores mostram o desempenho de cada painel individualmente. Se você deseja detectar rapidamente um painel com falha, essa visão granular é valiosa. Considere também a segurança: os microinversores convertem CC em CA no painel, reduzindo a fiação CC de alta tensão em seu telhado. Este recurso simplifica a manutenção futura e melhora a segurança do instalador.
Em última análise, a sua escolha equilibra o custo inicial com a colheita de energia a longo prazo. Uma propriedade sombreada com microinversores muitas vezes recupera o seu valor através de uma maior produção anual. Um teto limpo e aberto com um inversor string oferece um valor excelente. Combine a tecnologia com suas condições específicas e seu investimento em energia solar terá um desempenho ideal por décadas.
Agora você entende o princípio de funcionamento do inversor solar. Seu inversor muda a polaridade CC rapidamente, filtra a forma de onda áspera e produz eletricidade CA limpa. Esse processo acontece continuamente ao longo do dia. Seus eletrodomésticos requerem corrente alternada. A rede também opera em CA. Sem esta conversão, seus painéis solares produziriam energia inutilizável. Cada inversor executa esta tarefa essencial. Inversores string e microinversores fazem o trabalho. Esses inversores diferem em posicionamento e monitoramento. Sua escolha depende do seu telhado. Seu inversor também sincroniza com a rede para uma operação segura. Compreender como os inversores convertem CC em CA fortalece suas decisões. Você conhece a ciência por trás da fonte de alimentação. Você pode selecionar o equipamento com segurança. Seu investimento solar irá atendê-lo bem por décadas.
Os inversores string têm uma vida útil típica, enquanto unidades separadas em cada painel vêm com uma garantia mais longa. O tipo de inversor determina o cronograma de substituição.
Não. O seu inversor deixa de enviar eletricidade para a rede durante uma interrupção. O recurso anti-ilhamento protege os trabalhadores. Ele só funciona em uma grade ativa.
A eficiência do seu inversor cai abaixo de 10–15% da produção nominal. As perdas em espera consomem mais energia em cargas baixas. A maioria dos inversores atinge 95–98% em condições ideais.
Um microinversor converte eletricidade CC em CA em cada painel. Este inversor lida com o sombreamento de forma independente. Os inversores string limitam todo o array.
